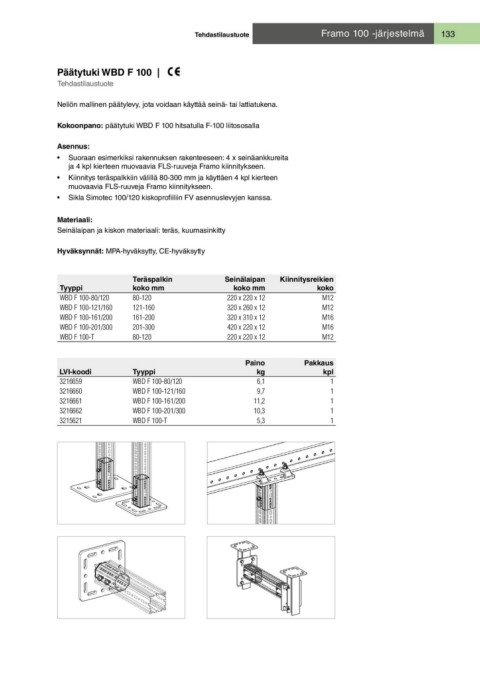

Page 133 - Sejo-tuoteluettelo

Tehdastilaustuote Framo 100 -järjestelmä 133

Päätytuki WBD F 100 |

Tehdastilaustuote

Neliön mallinen päätylevy, jota voidaan käyttää seinä- tai lattiatukena.

Kokoonpano: päätytuki WBD F 100 hitsatulla F-100 liitososalla

Asennus:
• Suoraan esimerkiksi rakennuksen rakenteeseen: 4 x seinäankkureita

ja 4 kpl kierteen muovaavia FLS-ruuveja Framo kiinnitykseen.
• Kiinnitys teräspalkkiin välillä 80-300 mm ja käyttäen 4 kpl kierteen

muovaavia FLS-ruuveja Framo kiinnitykseen.
• Sikla Simotec 100/120 kiskoprofiiliin FV asennuslevyjen kanssa.

Materiaali:
Seinälaipan ja kiskon materiaali: teräs, kuumasinkitty

Hyväksynnät: MPA-hyväksytty, CE-hyväksytty

Tyyppi Teräspalkin Seinälaipan Kiinnitysreikien
WBD F 100-80/120 koko mm koko mm koko
WBD F 100-121/160
WBD F 100-161/200 80-120 220 x 220 x 12 M12
WBD F 100-201/300 121-160 320 x 260 x 12 M12
WBD F 100-T 161-200 320 x 310 x 12 M16
201-300 420 x 220 x 12 M16
80-120 220 x 220 x 12 M12

LVI-koodi Tyyppi Paino Pakkaus
3216659 WBD F 100-80/120 kg kpl
3216660 WBD F 100-121/160
3216661 WBD F 100-161/200 6,1 1
3216662 WBD F 100-201/300 9,7 1
3215621 WBD F 100-T 11,2 1
10,3 1
5,3 1
