EDUT                                                                                                                                    41

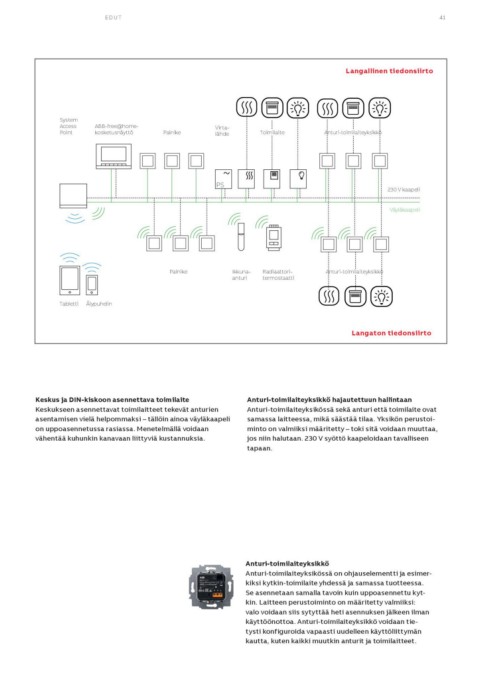

                                                                                   Langallinen tiedonsiirto

System  ABB-free@home-  Painike  Virta-                              Toimilaite    Anturi-toimilaiteyksikkö
Access  kosketusnäyttö           lähde
Point

                                 PS

                                                                                                                                 230 V kaapeli
                                                                                                                                  Väyläkaapeli

                        Painike                             Ikkuna-  Radiaattori-  Anturi-toimilaiteyksikkö
                                                            anturi   termostaatti

Tabletti Älypuhelin

                                                                                   Langaton tiedonsiirto

Keskus ja DIN-kiskoon asennettava toimilaite                Anturi-toimilaiteyksikkö hajautettuun hallintaan
Keskukseen asennettavat toimilaitteet tekevät anturien      Anturi-toimilaiteyksikössä sekä anturi että toimilaite ovat
asentamisen vielä helpommaksi – tällöin ainoa väyläkaapeli  samassa laitteessa, mikä säästää tilaa. Yksikön perustoi-
on uppoasennetussa rasiassa. Menetelmällä voidaan           minto on valmiiksi määritetty – toki sitä voidaan muuttaa,
vähentää kuhunkin kanavaan liittyviä kustannuksia.          jos niin halutaan. 230 V syöttö kaapeloidaan tavalliseen
                                                            tapaan.

                                                            Anturi-toimilaiteyksikkö
                                                            Anturi-toimilaiteyksikössä on ohjauselementti ja esimer-
                                                            kiksi kytkin-toimilaite yhdessä ja samassa tuotteessa.
                                                            Se asennetaan samalla tavoin kuin uppoasennettu kyt-
                                                            kin. Laitteen perustoiminto on määritetty valmiiksi:
                                                            valo voidaan siis sytyttää heti asennuksen jälkeen ilman
                                                            käyttöönottoa. Anturi-toimilaiteyksikkö voidaan tie-
                                                            tysti konfiguroida vapaasti uudelleen käyttöliittymän
                                                            kautta, kuten kaikki muutkin anturit ja toimilaitteet.
