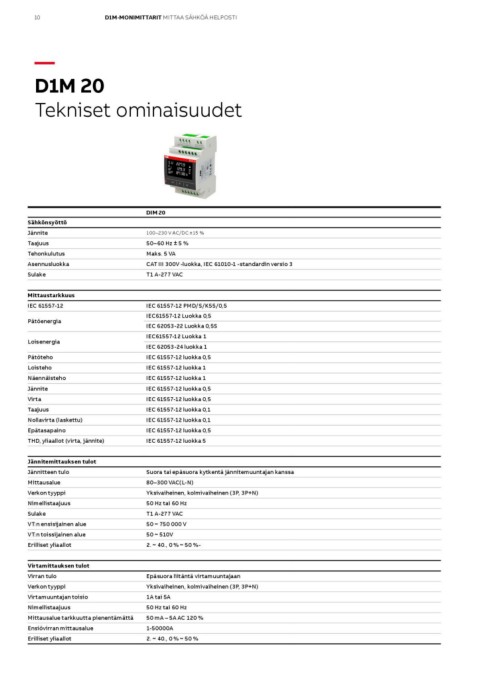

10 D1M-MONIMITTARIT MITTAA SÄHKÖÄ HELPOSTI

—
D1M 20
Tekniset ominaisuudet

Sähkönsyöttö                          DIM 20
Jännite
Taajuus                               100–230 V AC/DC ±15 %
Tehonkulutus                          50–60 Hz ± 5 %
Asennusluokka                         Maks. 5 VA
Sulake                                CAT III 300V -luokka, IEC 61010-1 -standardin versio 3
                                      T1 A-277 VAC

Mittaustarkkuus                       IEC 61557-12 PMD/S/K55/0,5
IEC 61557-12                          IEC61557-12 Luokka 0,5
                                      IEC 62053-22 Luokka 0,5S
Pätöenergia                           IEC61557-12 Luokka 1
                                      IEC 62053-24 luokka 1
Loisenergia                           IEC 61557-12 luokka 0,5
                                      IEC 61557-12 luokka 1
Pätöteho                              IEC 61557-12 luokka 1
Loisteho                              IEC 61557-12 luokka 0,5
Näennäisteho                          IEC 61557-12 luokka 0,5
Jännite                               IEC 61557-12 luokka 0,1
Virta                                 IEC 61557-12 luokka 0,1
Taajuus                               IEC 61557-12 luokka 0,5
Nollavirta (laskettu)                 IEC 61557-12 luokka 5
Epätasapaino
THD, yliaallot (virta, jännite)

Jännitemittauksen tulot               Suora tai epäsuora kytkentä jännitemuuntajan kanssa
Jännitteen tulo                       80–300 VAC(L-N)
Mittausalue                           Yksivaiheinen, kolmivaiheinen (3P, 3P+N)
Verkon tyyppi                         50 Hz tai 60 Hz
Nimellistaajuus                       T1 A-277 VAC
Sulake                                50 ~ 750 000 V
VT:n ensisijainen alue                50 ~ 510V
VT:n toissijainen alue                2. ~ 40., 0 % ~ 50 %-
Erilliset yliaallot

Virtamittauksen tulot                 Epäsuora liitäntä virtamuuntajaan
Virran tulo                           Yksivaiheinen, kolmivaiheinen (3P, 3P+N)
Verkon tyyppi                         1A tai 5A
Virtamuuntajan toisio                 50 Hz tai 60 Hz
Nimellistaajuus                       50 mA – 5A AC 120 %
Mittausalue tarkkuutta pienentämättä  1-50000A
Ensiövirran mittausalue               2. ~ 40., 0 % ~ 50 %
Erilliset yliaallot
