10 ENERGIANMITTAUSR ATK AISUT
—

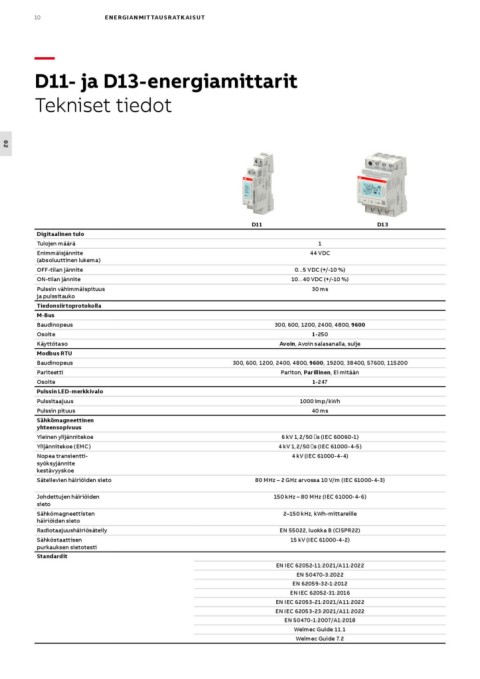

D11- ja D13-energiamittarit
Tekniset tiedot
02
Digitaalinen tulo D11 D13
Tulojen määrä
Enimmäisjännite 1
(absoluuttinen lukema) 44 VDC
OFF-tilan jännite
ON-tilan jännite 0...5 VDC (+/-10 %)
Pulssin vähimmäispituus 10...40 VDC (+/-10 %)
ja pulssitauko
Tiedonsiirtoprotokolla 30 ms
M-Bus
Baudinopeus 300, 600, 1200, 2400, 4800, 9600
Osoite 1-250
Käyttötaso
Modbus RTU Avoin, Avoin salasanalla, sulje
Baudinopeus
Pariteetti 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
Osoite Pariton, Parillinen, Ei mitään
Pulssin LED-merkkivalo 1-247
Pulssitaajuus
Pulssin pituus 1000 imp/kWh
Sähkömagneettinen 40 ms
yhteensopivuus
Yleinen ylijännitekoe 6 kV 1,2/50 μs (IEC 60060-1)
Ylijännitekoe (EMC) 4 kV 1,2/50 μs (IEC 61000-4-5)
Nopea transientti-
syöksyjännite 4 kV (IEC 61000-4-4)
kestävyyskoe
Säteilevien häiriöiden sieto 80 MHz – 2 GHz arvossa 10 V/m (IEC 61000-4-3)
Johdettujen häiriöiden 150 kHz – 80 MHz (IEC 61000-4-6)
sieto
Sähkömagneettisten 2–150 kHz, kWh-mittareille
häiriöiden sieto
Radiotaajuushäiriösäteily EN 55022, luokka B (CISPR22)
Sähköstaattisen 15 kV (IEC 61000-4-2)
purkauksen sietotesti
Standardit EN IEC 62052-11:2021/A11:2022
EN 50470-3:2022
EN 62059-32-1:2012
EN IEC 62052-31:2016
EN IEC 62053-21:2021/A11:2022
EN IEC 62053-23:2021/A11:2022
EN 50470-1:2007/A1:2018
Welmec Guide 11.1
Welmec Guide 7.2
