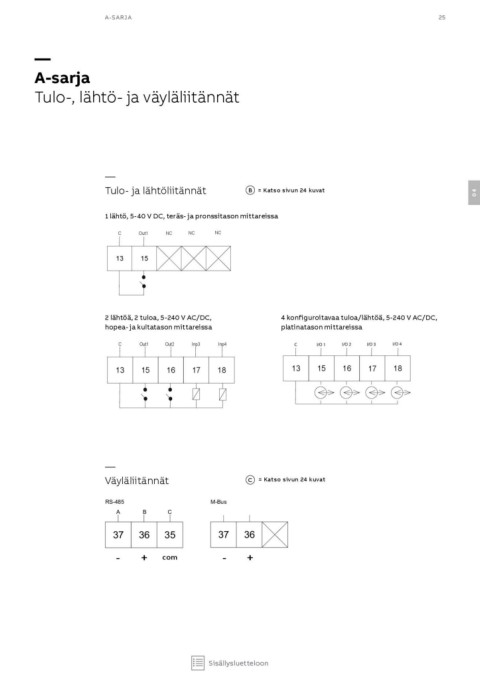

A-SARJA 25

—­
A-sarja
Tulo-, lähtö- ja väyläliitännät

— B = Katso sivun 24 kuvat 04
Tulo- ja lähtöliitännät

1 lähtö, 5-40 V DC, teräs- ja pronssitason mittareissa

C Out1 NC NC NC

13 15

2 lähtöä, 2 tuloa, 5-240 V AC/DC, 4 konfiguroitavaa tuloa/lähtöä, 5-240 V AC/DC,
hopea- ja kultatason mittareissa platinatason mittareissa

C Out1 Out2 Inp3 Inp4 C I/O 1 I/O 2 I/O 3 I/O 4

13 15 16 17 18 13 15 16 17 18

— C = Katso sivun 24 kuvat
Väyläliitännät

RS-485 M-Bus
A
B C

37 36 35 37 36

- + com -+
