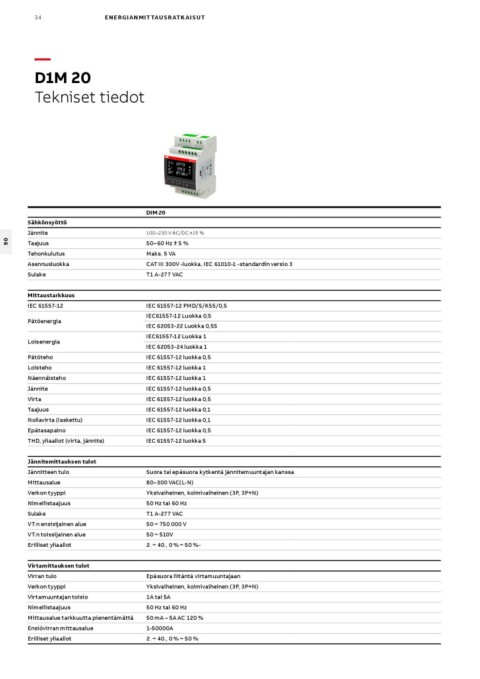

34 ENERGIANMITTAUSR ATK AISUT

—
D1M 20
Tekniset tiedot

06 Sähkönsyöttö DIM 20
Jännite
Taajuus 100–230 V AC/DC ±15 %
Tehonkulutus 50–60 Hz ± 5 %
Asennusluokka Maks. 5 VA
Sulake CAT III 300V -luokka, IEC 61010-1 -standardin versio 3
T1 A-277 VAC

Mittaustarkkuus IEC 61557-12 PMD/S/K55/0,5
IEC 61557-12 IEC61557-12 Luokka 0,5
IEC 62053-22 Luokka 0,5S
Pätöenergia IEC61557-12 Luokka 1
IEC 62053-24 luokka 1
Loisenergia IEC 61557-12 luokka 0,5
IEC 61557-12 luokka 1
Pätöteho IEC 61557-12 luokka 1
Loisteho IEC 61557-12 luokka 0,5
Näennäisteho IEC 61557-12 luokka 0,5
Jännite IEC 61557-12 luokka 0,1
Virta IEC 61557-12 luokka 0,1
Taajuus IEC 61557-12 luokka 0,5
Nollavirta (laskettu) IEC 61557-12 luokka 5
Epätasapaino
THD, yliaallot (virta, jännite)

Jännitemittauksen tulot Suora tai epäsuora kytkentä jännitemuuntajan kanssa
Jännitteen tulo 80–300 VAC(L-N)
Mittausalue Yksivaiheinen, kolmivaiheinen (3P, 3P+N)
Verkon tyyppi 50 Hz tai 60 Hz
Nimellistaajuus T1 A-277 VAC
Sulake 50 ~ 750 000 V
VT:n ensisijainen alue 50 ~ 510V
VT:n toissijainen alue 2. ~ 40., 0 % ~ 50 %-
Erilliset yliaallot

Virtamittauksen tulot Epäsuora liitäntä virtamuuntajaan
Virran tulo Yksivaiheinen, kolmivaiheinen (3P, 3P+N)
Verkon tyyppi 1A tai 5A
Virtamuuntajan toisio 50 Hz tai 60 Hz
Nimellistaajuus 50 mA – 5A AC 120 %
Mittausalue tarkkuutta pienentämättä 1-50000A
Ensiövirran mittausalue 2. ~ 40., 0 % ~ 50 %
Erilliset yliaallot
