InSite-monimittausjärjestelmä - SCU200

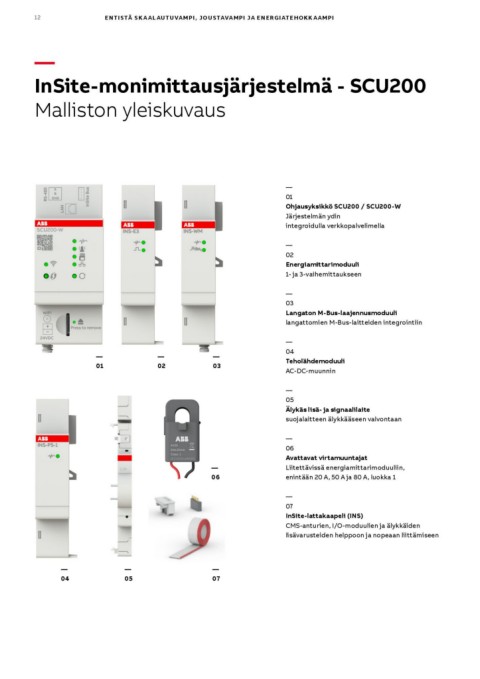

Malliston yleiskuvaus

— —— —
01 02 03 01
Ohjausyksikkö SCU200 / SCU200-W
— Järjestelmän ydin
06 integroidulla verkkopalvelimella

—
02
Energiamittarimoduuli
1- ja 3-vaihemittaukseen

—
03
Langaton M-Bus-laajennusmoduuli
langattomien M-Bus-laitteiden integrointiin

—
04
Teholähdemoduuli
AC-DC-muunnin

—
05
Älykäs lisä- ja signaalilaite
suojalaitteen älykkääseen valvontaan

—
06
Avattavat virtamuuntajat
Liitettävissä energiamittarimoduuliin,
enintään 20 A, 50 A ja 80 A, luokka 1

—
07
InSite-lattakaapeli (INS)
CMS-anturien, I/O-moduulien ja älykkäiden
lisävarusteiden helppoon ja nopeaan liittämiseen

—— —
