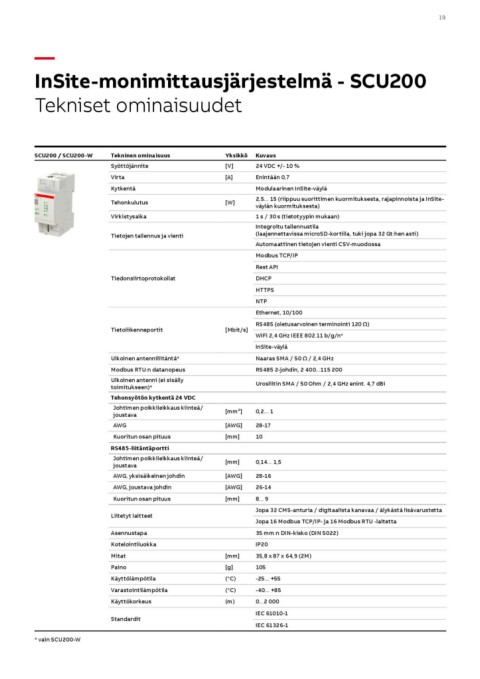

19

—
InSite-monimittausjärjestelmä - SCU200
Tekniset ominaisuudet

SCU200 / SCU200-W Tekninen ominaisuus Yksikkö Kuvaus
Syöttöjännite [V] 24 VDC +/- 10 %
Virta [A] Enintään 0,7
Kytkentä [W] Modulaarinen InSite-väylä
Tehonkulutus 2,5... 15 (riippuu suorittimen kuormituksesta, rajapinnoista ja InSite-
Virkistysaika [Mbit/s] väylän kuormituksesta)
1 s / 30 s (tietotyypin mukaan)
Tietojen tallennus ja vienti Integroitu tallennustila
(laajennettavissa microSD-kortilla, tuki jopa 32 Gt:hen asti)
Tiedonsiirtoprotokollat Automaattinen tietojen vienti CSV-muodossa
Modbus TCP/IP
Tietoliikenneportit Rest API
DHCP
Ulkoinen antenniliitäntä* HTTPS
Modbus RTU:n datanopeus NTP
Ulkoinen antenni (ei sisälly Ethernet, 10/100
toimitukseen)* RS485 (oletusarvoinen terminointi 120 Ω)
Tehonsyötön kytkentä 24 VDC WiFi 2,4 GHz IEEE 802.11 b/g/n*
Johtimen poikkileikkaus kiinteä/ InSite-väylä
joustava Naaras SMA / 50 Ω / 2,4 GHz
AWG RS485 2-johdin, 2 400...115 200
Kuoritun osan pituus
RS485-liitäntäportti Urosliitin SMA / 50 Ohm / 2,4 GHz enint. 4,7 dBi
Johtimen poikkileikkaus kiinteä/
joustava [mm²] 0,2... 1
AWG, yksisäikeinen johdin
AWG, joustava johdin [AWG] 28-17
Kuoritun osan pituus [mm] 10

Liitetyt laitteet [mm] 0,14... 1,5
[AWG]
Asennustapa [AWG] 28-16
Kotelointiluokka [mm] 26-14
Mitat 8... 9
Paino [mm] Jopa 32 CMS-anturia / digitaalista kanavaa / älykästä lisävarustetta
Käyttölämpötila [g] Jopa 16 Modbus TCP/IP- ja 16 Modbus RTU -laitetta
Varastointilämpötila (°C) 35 mm:n DIN-kisko (DIN 5022)
Käyttökorkeus (°C) IP20
(m) 35,8 x 87 x 64,9 (2M)
Standardit 105
-25... +55
-40... +85
0...2 000
IEC 61010-1
IEC 61326-1

* vain SCU200-W
