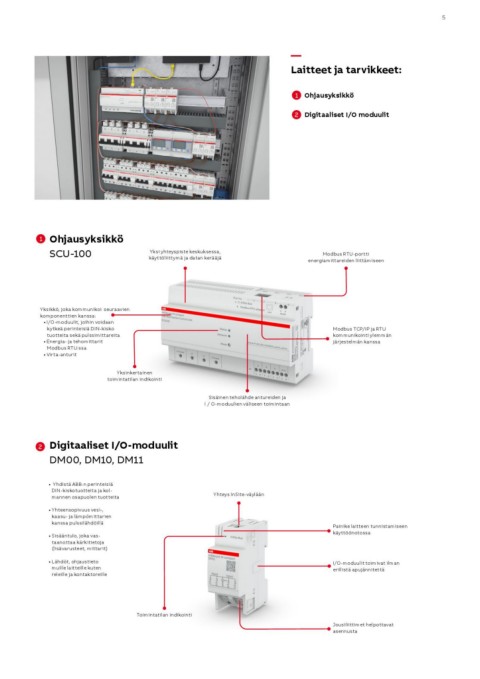

Page 5 - ABB_InSite-monimittausjarjestelma

5

—
Laitteet ja tarvikkeet:

1 Ohjausyksikkö

2 Digitaaliset I/O moduulit

1 Ohjausyksikkö Yksi yhteyspiste keskuksessa, Modbus RTU-portti
SCU-100 käyttöliittymä ja datan kerääjä energiamittareiden liittämiseen

Yksikkö, joka kommunikoi seuraavien Modbus TCP/IP ja RTU
komponenttien kanssa: kommunikointi ylemmän
järjestelmän kanssa
• I/O-moduulit, joihin voidaan
kytkeä perinteisiä DIN-kisko Painike laitteen tunnistamiseen
tuotteita sekä pulssimittareita käyttöönotossa
I/O-moduulit toimivat ilman
• Energia- ja tehomittarit erillistä apujännitettä
Modbus RTU:ssa
Jousiliittimet helpottavat
• Virta-anturit asennusta

Yksinkertainen
toimintatilan indikointi

Sisäinen teholähde antureiden ja
I / O-moduulien väliseen toimintaan

2 Digitaaliset I/O-moduulit Yhteys InSite-väylään
DM00, DM10, DM11

• Yhdistä ABB:n perinteisiä
DIN-kiskotuotteita ja kol-
mannen osapuolen tuotteita

• Yhteensopivuus vesi-,
kaasu- ja lämpömittarien
kanssa pulssilähdöillä

• Sisääntulo, joka vas-
taanottaa kärkitietoja
(lisävarusteet, mittarit)

• Lähdöt, ohjaustieto
muille laitteille kuten
releille ja kontaktoreille

Toimintatilan indikointi
