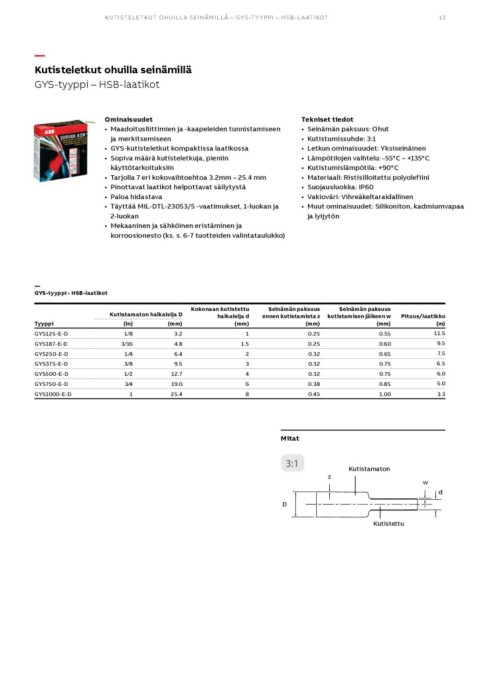

Page 13 - ABB_Kutisteletkut

KUTISTELETKUT OHUILL A SEINÄMILL Ä – GYS-T Y YPPI – HSB-L A ATIKOT 13

—
Kutisteletkut ohuilla seinämillä
GYS-tyyppi – HSB-laatikot

Ominaisuudet Tekniset tiedot
• Maadoitusliittimien ja -kaapeleiden tunnistamiseen • Seinämän paksuus: Ohut
• Kutistumissuhde: 3:1
ja merkitsemiseen • Letkun ominaisuudet: Yksiseinäinen
• GYS-kutisteletkut kompaktissa laatikossa • Lämpötilojen vaihtelu: -55°C – +135°C
• Sopiva määrä kutisteletkuja, pieniin • Kutistumislämpötila: +90°C
• Materiaali: Ristisilloitettu polyolefiini
käyttötarkoituksiin • Suojausluokka: IP60
• Tarjolla 7 eri kokovaihtoehtoa 3.2mm – 25.4 mm • Vakioväri: Vihreäkeltaraidallinen
• Pinottavat laatikot helpottavat säilytystä • Muut ominaisuudet: Silikoniton, kadmiumvapaa
• Paloa hidastava
• Täyttää MIL-DTL-23053/5 -vaatimukset, 1-luokan ja ja lyijytön

2-luokan
• Mekaaninen ja sähköinen eristäminen ja

korroosionesto (ks. s. 6-7 tuotteiden valintataulukko)

—
GYS-tyyppi - HSB-laatikot

Tyyppi Kutistamaton halkaisija D Kokonaan kutistettu Seinämän paksuus Seinämän paksuus Pituus/laatikko
GYS125-E-D (in) (mm) halkaisija d ennen kutistamista z kutistamisen jälkeen w (m)
GYS187-E-D (mm) 11.5
GYS250-E-D 1⁄8 3.2 (mm) (mm) 9.5
GYS375-E-D 1 7.5
GYS500-E-D 3 ⁄ 16 4.8 0.25 0.55 6.5
GYS750-E-D 1.5 6.0
GYS1000-E-D 1⁄4 6.4 0.25 0.60 5.0
2
3⁄8 9.5 0.32 0.65 3.3
3
1⁄2 12.7 0.32 0.75
4
3⁄4 19.0 0.32 0.75
6
1 25.4 0.38 0.85
8
0.45 1.00

Mitat Kutistamaton w
z d
3:1

D

Kutistettu
