Page 7 - ABB_M4M-verkkoanalysaattorit
P. 7

7

—

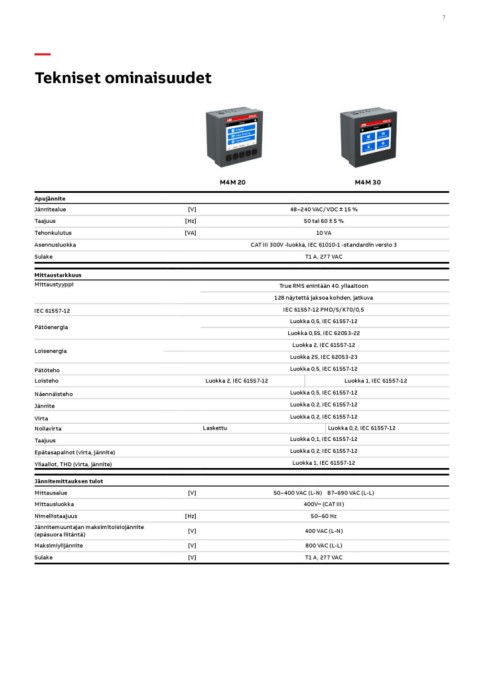

Tekniset ominaisuudet

                                             M4M 20                  M4M 30

Apujännite                              [V]                                 48–240 VAC/VDC ± 15 %
Jännitealue                            [Hz]                                        50 tai 60 ± 5 %
Taajuus                                [VA]                                               10 VA
Tehonkulutus
Asennusluokka                                          CAT III 300V -luokka, IEC 61010-1 -standardin versio 3
Sulake                                                                              T1 A, 277 VAC

Mittaustarkkuus                                                      True RMS enintään 40. yliaaltoon
Mittaustyyppi
                                                                     128 näytettä jaksoa kohden, jatkuva
IEC 61557-12
                                                                     IEC 61557-12 PMD/S/K70/0,5
Pätöenergia
                                                                     Luokka 0,5, IEC 61557-12
Loisenergia
                                                                     Luokka 0,5S, IEC 62053-22
Pätöteho
Loisteho                                                             Luokka 2, IEC 61557-12
Näennäisteho
Jännite                                                              Luokka 2S, IEC 62053-23
Virta
Nollavirta                                                           Luokka 0,5, IEC 61557-12
Taajuus
Epätasapainot (virta, jännite)               Luokka 2, IEC 61557-12  Luokka 1, IEC 61557-12
Yliaallot, THD (virta, jännite)
                                                                     Luokka 0,5, IEC 61557-12
Jännitemittauksen tulot
Mittausalue                                                          Luokka 0,2, IEC 61557-12
Mittausluokka
Nimellistaajuus                                                      Luokka 0,2, IEC 61557-12
Jännitemuuntajan maksimitoisiojännite
(epäsuora liitäntä)                          Laskettu                                    Luokka 0,2, IEC 61557-12
Maksimiylijännite                                                    Luokka 0,1, IEC 61557-12
Sulake
                                                                     Luokka 0,2, IEC 61557-12

                                                                     Luokka 1, IEC 61557-12

                                        [V] 50–400 VAC (L-N) 87–690 VAC (L-L)
                                                                                                      400V~ (CAT III)

                                       [Hz] 50–60 Hz

                                        [V] 400 VAC (L-N)

                                        [V] 800 VAC (L-L)
                                        [V] T1 A, 277 VAC
