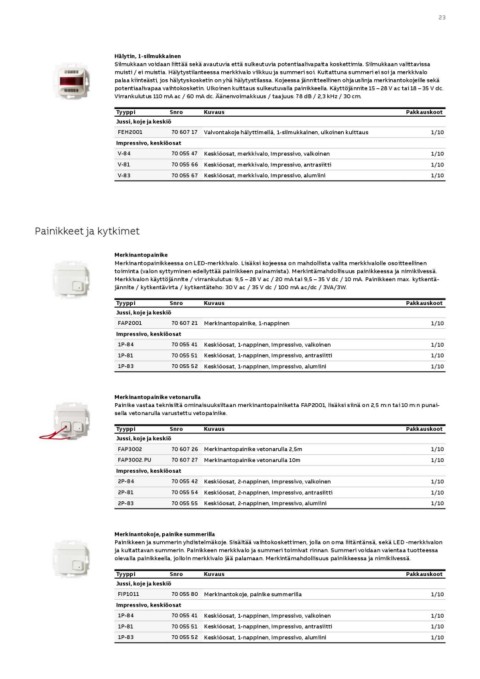

23

Hälytin, 1-silmukkainen
Silmukkaan voidaan liittää sekä avautuvia että sulkeutuvia potentiaalivapaita koskettimia. Silmukkaan valittavissa
muisti / ei muistia. Hälytystilanteessa merkkivalo vilkkuu ja summeri soi. Kuitattuna summeri ei soi ja merkkivalo
palaa kiinteästi, jos hälytyskosketin on yhä hälytystilassa. Kojeessa jännitteellinen ohjauslinja merkinantokojeille sekä
potentiaalivapaa vaihtokosketin. Ulkoinen kuittaus sulkeutuvalla painikkeella. Käyttöjännite 15 – 28 V ac tai 18 – 35 V dc.
Virrankulutus 110 mA ac / 60 mA dc. Äänenvoimakkuus / taajuus: 78 dB / 2,3 kHz / 30 cm.

Tyyppi                  Snro  Kuvaus                                                            Pakkauskoot

Jussi, koje ja keskiö                                                                                        1/10

FEH2001                 70 607 17 Valvontakoje hälyttimellä, 1-silmukkainen, ulkoinen kuittaus               1/10
                                                                                                             1/10
Impressivo, keskiöosat                                                                                       1/10

V-84                    70 055 47 Keskiöosat, merkkivalo, Impressivo, valkoinen

V-81                    70 055 66 Keskiöosat, merkkivalo, Impressivo, antrasiitti

V-83                    70 055 67 Keskiöosat, merkkivalo, Impressivo, alumiini

Painikkeet ja kytkimet

Merkinantopainike
Merkinantopainikkeessa on LED-merkkivalo. Lisäksi kojeessa on mahdollista valita merkkivalolle osoitteellinen
toiminta (valon syttyminen edellyttää painikkeen painamista). Merkintämahdollisuus painikkeessa ja nimikilvessä.
Merkkivalon käyttöjännite / virrankulutus: 9,5 – 28 V ac / 20 mA tai 9,5 – 35 V dc / 10 mA. Painikkeen max. kytkentä-
jännite / kytkentävirta / kytkentäteho: 30 V ac / 35 V dc / 100 mA ac/dc / 3VA/3W.

Tyyppi                  Snro  Kuvaus                                                            Pakkauskoot

Jussi, koje ja keskiö                                                                                        1/10

FAP2001                 70 607 21 Merkinantopainike, 1-nappinen                                              1/10
                                                                                                             1/10
Impressivo, keskiöosat                                                                                       1/10

1P-84                   70 055 41 Keskiöosat, 1-nappinen, Impressivo, valkoinen

1P-81                   70 055 51 Keskiöosat, 1-nappinen, Impressivo, antrasiitti

1P-83                   70 055 52 Keskiöosat, 1-nappinen, Impressivo, alumiini

Merkinantopainike vetonarulla
Painike vastaa teknisiltä ominaisuuksiltaan merkinantopainiketta FAP2001, lisäksi siinä on 2,5 m:n tai 10 m:n punai-
sella vetonarulla varustettu vetopainike.

Tyyppi                  Snro  Kuvaus                                                            Pakkauskoot

Jussi, koje ja keskiö                                                                                        1/10
                                                                                                             1/10
FAP3002                 70 607 26 Merkinantopainike vetonarulla 2,5m
                                                                                                             1/10
FAP3002.PU              70 607 27 Merkinantopainike vetonarulla 10m                                          1/10
                                                                                                             1/10
Impressivo, keskiöosat

2P-84                   70 055 42 Keskiöosat, 2-nappinen, Impressivo, valkoinen

2P-81                   70 055 54 Keskiöosat, 2-nappinen, Impressivo, antrasiitti

2P-83                   70 055 55 Keskiöosat, 2-nappinen, Impressivo, alumiini

Merkinantokoje, painike summerilla
Painikkeen ja summerin yhdistelmäkoje. Sisältää vaihtokoskettimen, jolla on oma liitäntänsä, sekä LED -merkkivalon
ja kuitattavan summerin. Painikkeen merkkivalo ja summeri toimivat rinnan. Summeri voidaan vaientaa tuotteessa
olevalla painikkeella, jolloin merkkivalo jää palamaan. Merkintämahdollisuus painikkeessa ja nimikilvessä.

Tyyppi                  Snro  Kuvaus                                                            Pakkauskoot

Jussi, koje ja keskiö                                                                                        1/10

FIP1011                 70 055 80 Merkinantokoje, painike summerilla                                         1/10
                                                                                                             1/10
Impressivo, keskiöosat                                                                                       1/10

1P-84                   70 055 41 Keskiöosat, 1-nappinen, Impressivo, valkoinen

1P-81                   70 055 51 Keskiöosat, 1-nappinen, Impressivo, antrasiitti

1P-83                   70 055 52 Keskiöosat, 1-nappinen, Impressivo, alumiini
