6 MERKINANTOTUOTTEET HELPOT R ATK AISUT

—

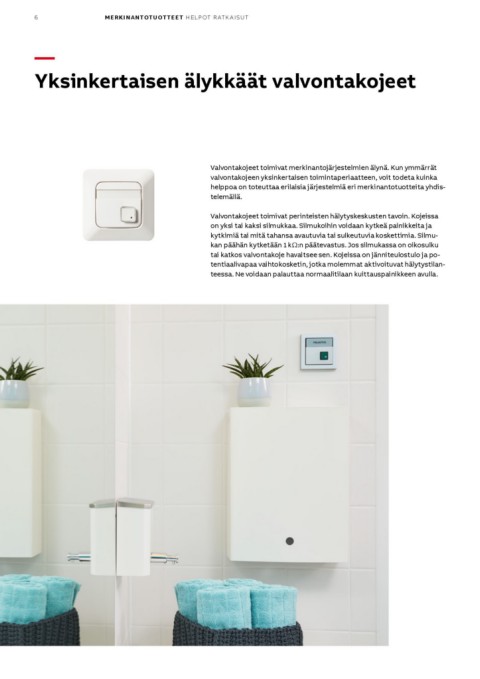

Yksinkertaisen älykkäät valvontakojeet

                                                                             Valvontakojeet toimivat merkinantojärjestelmien älynä. Kun ymmärrät
                                                                             valvontakojeen yksinkertaisen toimintaperiaatteen, voit todeta kuinka
                                                                             helppoa on toteuttaa erilaisia järjestelmiä eri merkinantotuotteita yhdis-
                                                                             telemällä.
                                                                             Valvontakojeet toimivat perinteisten hälytyskeskusten tavoin. Kojeissa
                                                                             on yksi tai kaksi silmukkaa. Silmukoihin voidaan kytkeä painikkeita ja
                                                                             kytkimiä tai mitä tahansa avautuvia tai sulkeutuvia koskettimia. Silmu-
                                                                             kan päähän kytketään 1 kΩ:n päätevastus. Jos silmukassa on oikosulku
                                                                             tai katkos valvontakoje havaitsee sen. Kojeissa on jänniteulostulo ja po-
                                                                             tentiaalivapaa vaihtokosketin, jotka molemmat aktivoituvat hälytystilan-
                                                                             teessa. Ne voidaan palauttaa normaalitilaan kuittauspainikkeen avulla.
