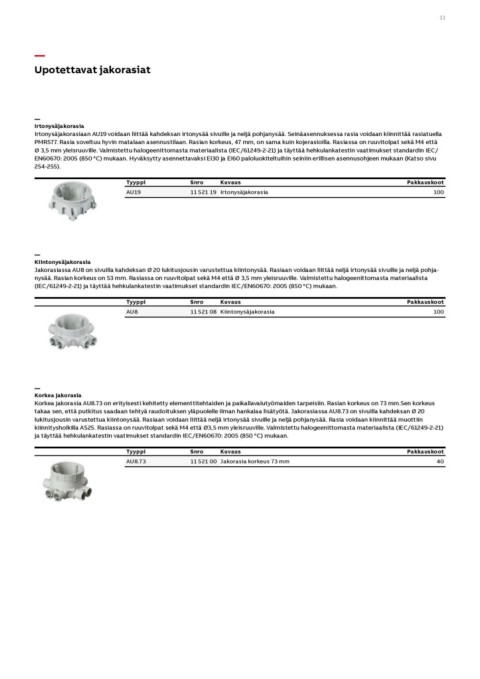

Page 11 - ABB_Paikallavalujarjestelman_tuotteet

11

—
Upotettavat jakorasiat

—
Irtonysäjakorasia
Irtonysäjakorasiaan AU19 voidaan liittää kahdeksan irtonysää sivuille ja neljä pohjanysää. Seinäasennuksessa rasia voidaan kiinnittää rasiatuella
PMR577. Rasia soveltuu hyvin matalaan asennustilaan. Rasian korkeus, 47 mm, on sama kuin kojerasioilla. Rasiassa on ruuvitolpat sekä M4 että
Ø 3,5 mm yleisruuville. Valmistettu halogeenittomasta materiaalista (IEC/61249-2-21) ja täyttää hehkulankatestin vaatimukset standardin IEC/
EN60670: 2005 (850 °C) mukaan. Hyväksytty asennettavaksi EI30 ja EI60 paloluokiteltuihin seiniin erillisen asennusohjeen mukaan (Katso sivu
254-255).

Tyyppi Snro Kuvaus Pakkauskoot
AU19 100
11 521 19 Irtonysäjakorasia

—
Kiintonysäjakorasia

Jakorasiassa AU8 on sivuilla kahdeksan Ø 20 lukitusjousin varustettua kiintonysää. Rasiaan voidaan liittää neljä irtonysää sivuille ja neljä pohja­

nysää. Rasian korkeus on 53 mm. Rasiassa on ruuvitolpat sekä M4 että Ø 3,5 mm yleisruuville. Valmistettu halogeenittomasta materiaalista

(IEC/61249-2-21) ja täyttää hehkulankatestin vaatimukset standardin IEC/EN60670: 2005 (850 °C) mukaan.

Tyyppi Snro Kuvaus Pakkauskoot
AU8 100
11 521 08 Kiintonysäjakorasia

—
Korkea jakorasia
Korkea jakorasia AU8.73 on erityisesti kehitetty elementtitehtaiden ja paikallavalutyömaiden tarpeisiin. Rasian korkeus on 73 mm.Sen korkeus
takaa sen, että putkitus saadaan tehtyä raudoituksen yläpuolelle ilman hankalaa lisätyötä. Jakorasiassa AU8.73 on sivuilla kahdeksan Ø 20
lukitus­jousin varustettua kiintonysää. Rasiaan voidaan liittää neljä irtonysää sivuille ja neljä pohjanysää. Rasia voidaan kiinnittää muottiin
kiinnitysh­ olkilla AS25. Rasiassa on ruuvitolpat sekä M4 että Ø3,5 mm yleisruuville. Valmistettu halogeenittomasta materiaalista (IEC/61249-2-21)
ja täyttää hehkulankatestin vaatimukset standardin IEC/EN60670: 2005 (850 °C) mukaan.

Tyyppi Snro Kuvaus Pakkauskoot
AU8.73 40
11 521 00 Jakorasia korkeus 73 mm
