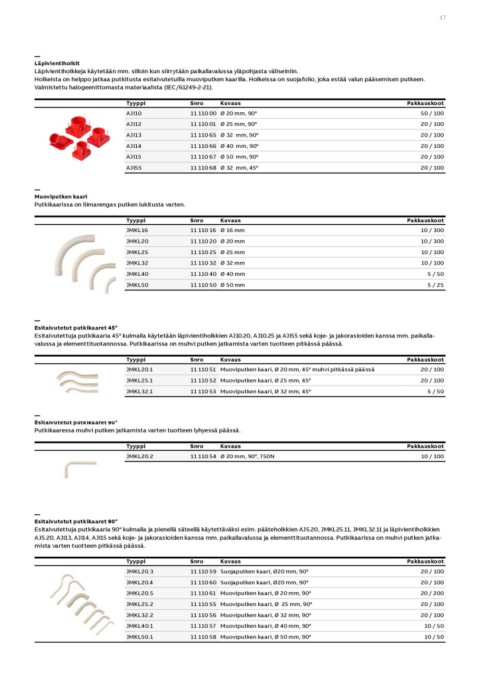

Page 17 - ABB_Paikallavalujarjestelman_tuotteet

17

—
Läpivientiholkit

Läpivientiholkkeja käytetään mm. silloin kun siirrytään paikallavalussa yläpohjasta väliseiniin.

Holkeista on helppo jatkaa putkitusta esitaivutetuilla muoviputken kaarilla. Holkeissa on suojafolio, joka estää valun pääsemisen putkeen.

­Valmistettu halogeenittomasta materiaalista (IEC/61249-2-21).

Tyyppi Snro Kuvaus Pakkauskoot
AJI10 50 / 100
AJI12 11 110 00 Ø 20 mm, 90° 20 / 100
AJI13 20 / 100
AJI14 11 110 01 Ø 25 mm, 90° 20 / 100
AJI15 20 / 100
AJI55 11 110 65 Ø 32 mm, 90° 20 / 100

11 110 66 Ø 40 mm, 90°

11 110 67 Ø 50 mm, 90°

11 110 68 Ø 32 mm, 45°

—
Muoviputken kaari

Putkikaarissa on liimarengas putken lukitusta varten.

Tyyppi Snro Kuvaus Pakkauskoot
JMKL16 10 / 300
JMKL20 11 110 16 Ø 16 mm 10 / 300
JMKL25 10 / 100
JMKL32 11 110 20 Ø 20 mm 10 / 100
JMKL40 5 / 50
JMKL50 11 110 25 Ø 25 mm 5 / 25

11 110 32 Ø 32 mm

11 110 40 Ø 40 mm

11 110 50 Ø 50 mm

—
Esitaivutetut putkikaaret 45°

Esitaivutettuja putkikaaria 45° kulmalla käytetään läpivientiholkkien AJ10.20, AJ10.25 ja AJI55 sekä koje- ja jakorasioiden kanssa mm. paikalla­

valussa ja elementtituotannossa. Putkikaarissa on muhvi putken jatkamista varten tuotteen pitkässä päässä.

Tyyppi Snro Kuvaus Pakkauskoot
JMKL20.1 20 / 100
JMKL25.1 11 110 51 Muoviputken kaari, Ø 20 mm, 45° muhvi pitkässä päässä 20 / 100
JMKL32.1 5 / 50
11 110 52 Muoviputken kaari, Ø 25 mm, 45°

11 110 53 Muoviputken kaari, Ø 32 mm, 45°

—
Esitaivutetut putkikaaret 90°

Putkikaaressa muhvi putken jatkamista varten tuotteen lyhyessä päässä.

Tyyppi Snro Kuvaus Pakkauskoot
JMKL20.2 10 / 100
11 110 54 Ø 20 mm, 90°, 750N

—
Esitaivutetut putkikaaret 90°

Esitaivutettuja putkikaaria 90° kulmalla ja pienellä säteellä käytettäväksi esim. pääteholkkien AJ5.20, JMKL25.11, JMKL32.11 ja läpivientiholkkien

AJ5.20, AJI13, AJI14, AJI15 sekä koje- ja jakorasioiden kanssa mm. paikallavalussa ja elementtituotannossa. Putkikaarissa on muhvi putken jatka-

mista varten tuotteen pitkässä päässä.

Tyyppi Snro Kuvaus Pakkauskoot
JMKL20.3 20 / 100
JMKL20.4 11 110 59 Suojaputken kaari, Ø20 mm, 90° 20 / 100
JMKL20.5 20 / 200
JMKL25.2 11 110 60 Suojaputken kaari, Ø20 mm, 90° 20 / 100
JMKL32.2 20 / 100
JMKL40.1 11 110 61 Muoviputken kaari, Ø 20 mm, 90° 10 / 50
JMKL50.1 10 / 50
11 110 55 Muoviputken kaari, Ø 25 mm, 90°

11 110 56 Muoviputken kaari, Ø 32 mm, 90°

11 110 57 Muoviputken kaari, Ø 40 mm, 90°

11 110 58 Muoviputken kaari, Ø 50 mm, 90°
