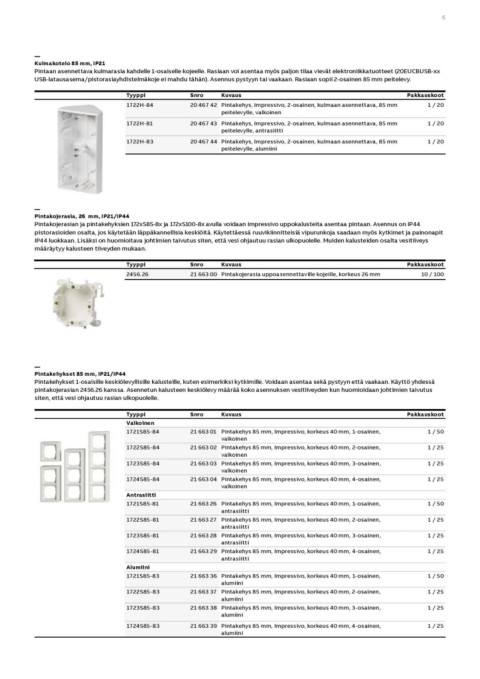

5

—
Kulmakotelo 85 mm, IP21

Pintaan asennettava kulmarasia kahdelle 1-osaiselle kojeelle. Rasiaan voi asentaa myös paljon tilaa vievät elektroniikkatuotteet (20EUCBUSB-xx

USB-latausasema/pistorasiayhdistelmäkoje ei mahdu tähän). Asennus pystyyn tai vaakaan. Rasiaan sopii 2-osainen 85 mm peitelevy.

Tyyppi Snro Kuvaus Pakkauskoot
1722H-84 1 / 20
20 467 42 Pintakehys, Impressivo, 2-osainen, kulmaan asennettava, 85 mm
1722H-81 peitelevylle, valkoinen 1 / 20

1722H-83 20 467 43 Pintakehys, Impressivo, 2-osainen, kulmaan asennettava, 85 mm 1 / 20
peitelevylle, antrasiitti

20 467 44 Pintakehys, Impressivo, 2-osainen, kulmaan asennettava, 85 mm
peitelevylle, alumiini

—
Pintakojerasia, 26 mm, IP21/IP44

Pintakojerasian ja pintakehyksien 172xS85-8x ja 172xS100-8x avulla voidaan Impressivo uppokalusteita asentaa pintaan. Asennus on IP44

pistorasioiden osalta, jos käytetään läppäkannellisia keskiöitä. Käytettäessä ruuvikiinnitteisiä vipurunkoja saadaan myös kytkimet ja painonapit

IP44 luokkaan. Lisäksi on huomioitava johtimien taivutus siten, että vesi ohjautuu rasian ulkopuolelle. Muiden kalusteiden osalta vesitiiveys

määräytyy kalusteen tiiveyden mukaan.

Tyyppi Snro Kuvaus Pakkauskoot
2456.26 10 / 100
21 663 00 Pintakojerasia uppoasennettaville kojeille, korkeus 26 mm

—
Pintakehykset 85 mm, IP21/IP44

Pintakehykset 1-osaisille keskiölevyllisille kalusteille, kuten esimerkiksi kytkimille. Voidaan asentaa sekä pystyyn että vaakaan. Käyttö yhdessä

pintakojerasian 2456.26 kanssa. Asennetun kalusteen keskiölevy määrää koko asennuksen vesitiiveyden kun huomioidaan johtimien taivutus

siten, että vesi ohjautuu rasian ulkopuolelle.

Tyyppi Snro Kuvaus Pakkauskoot
Valkoinen 1 / 50
1721S85-84 21 663 01 Pintakehys 85 mm, Impressivo, korkeus 40 mm, 1-osainen, 1 / 25
valkoinen 1 / 25
1722S85-84 1 / 25
21 663 02 Pintakehys 85 mm, Impressivo, korkeus 40 mm, 2-osainen,
1723S85-84 valkoinen 1 / 50
1 / 25
1724S85-84 21 663 03 Pintakehys 85 mm, Impressivo, korkeus 40 mm, 3-osainen, 1 / 25
valkoinen 1 / 25
Antrasiitti
1721S85-81 21 663 04 Pintakehys 85 mm, Impressivo, korkeus 40 mm, 4-osainen, 1 / 50
valkoinen 1 / 25
1722S85-81 1 / 25
21 663 26 Pintakehys 85 mm, Impressivo, korkeus 40 mm, 1-osainen, 1 / 25
1723S85-81 antrasiitti

1724S85-81 21 663 27 Pintakehys 85 mm, Impressivo, korkeus 40 mm, 2-osainen,
antrasiitti
Alumiini
1721S85-83 21 663 28 Pintakehys 85 mm, Impressivo, korkeus 40 mm, 3-osainen,
antrasiitti
1722S85-83
21 663 29 Pintakehys 85 mm, Impressivo, korkeus 40 mm, 4-osainen,
1723S85-83 antrasiitti

1724S85-83 21 663 36 Pintakehys 85 mm, Impressivo, korkeus 40 mm, 1-osainen,
alumiini

21 663 37 Pintakehys 85 mm, Impressivo, korkeus 40 mm, 2-osainen,
alumiini

21 663 38 Pintakehys 85 mm, Impressivo, korkeus 40 mm, 3-osainen,
alumiini

21 663 39 Pintakehys 85 mm, Impressivo, korkeus 40 mm, 4-osainen,
alumiini
