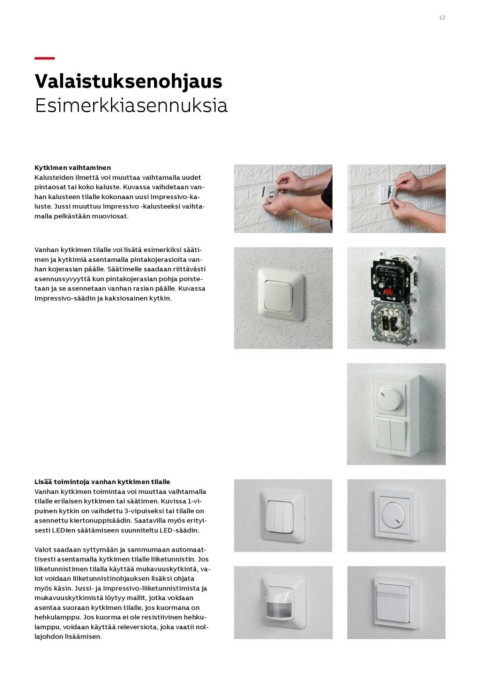

Valaistuksenohjaus
Esimerkkiasennuksia
Kytkimen vaihtaminen
Kalusteiden ilmettä voi muuttaa vaihtamalla uudet
pintaosat tai koko kaluste. Kuvassa vaihdetaan van-
han kalusteen tilalle kokonaan uusi Impressivo-ka-
luste. Jussi muuttuu Impressivo -kalusteeksi vaihta-
malla pelkästään muoviosat.
Vanhan kytkimen tilalle voi lisätä esimerkiksi sääti-
men ja kytkimiä asentamalla pintakojerasioita van-
han kojerasian päälle. Säätimelle saadaan riittävästi
asennussyvyyttä kun pintakojerasian pohja poiste-
taan ja se asennetaan vanhan rasian päälle. Kuvassa
Impressivo-säädin ja kaksiosainen kytkin.
Lisää toimintoja vanhan kytkimen tilalle
Vanhan kytkimen toimintaa voi muuttaa vaihtamalla
tilalle erilaisen kytkimen tai säätimen. Kuvissa 1-vi-
puinen kytkin on vaihdettu 3-vipuiseksi tai tilalle on
asennettu kiertonuppisäädin. Saatavilla myös erityi-
sesti LEDien säätämiseen suunniteltu LED-säädin.
Valot saadaan syttymään ja sammumaan automaat-
tisesti asentamalla kytkimen tilalle liiketunnistin. Jos
liiketunnistimen tilalla käyttää mukavuuskytkintä, va-
lot voidaan liiketunnistinohjauksen lisäksi ohjata
myös käsin. Jussi- ja Impressivo-liiketunnistimista ja
mukavuuskytkimistä löytyy mallit, jotka voidaan
asentaa suoraan kytkimen tilalle, jos kuormana on
hehkulamppu. Jos kuorma ei ole resistiivinen hehku-
lamppu, voidaan käyttää releversiota, joka vaatii nol-
lajohdon lisäämisen.
