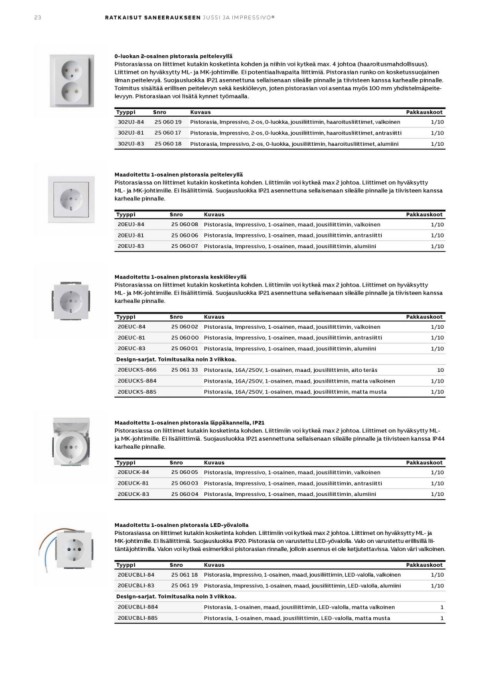

Page 26 - ABB_Ratkaisut-saneeraukseen_2019

23 R ATK AISUT SANEER AUKSEEN JUSSI JA IMPRESSIVO®

0-luokan 2-osainen pistorasia peitelevyllä
Pistorasiassa on liittimet kutakin kosketinta kohden ja niihin voi kytkeä max. 4 johtoa (haaroitusmahdollisuus).
Liittimet on hyväksytty ML- ja MK-johtimille. Ei potentiaalivapaita liittimiä. Pistorasian runko on kosketussuojainen
ilman peitelevyä. Suojausluokka IP21 asennettuna sellaisenaan sileälle pinnalle ja tiivisteen kanssa karhealle pinnalle.
Toimitus sisältää erillisen peitelevyn sekä keskiölevyn, joten pistorasian voi asentaa myös 100 mm yhdistelmäpeite-
levyyn. Pistorasiaan voi lisätä kynnet työmaalla.

Tyyppi Snro Kuvaus Pakkauskoot
302UJ-84 25 060 19
302UJ-81 25 060 17 Pistorasia, Impressivo, 2-os, 0-luokka, jousiliittimin, haaroitusliittimet, valkoinen 1/10
302UJ-83 25 060 18
Pistorasia, Impressivo, 2-os, 0-luokka, jousiliittimin, haaroitusliittimet, antrasiitti 1/10

Pistorasia, Impressivo, 2-os, 0-luokka, jousiliittimin, haaroitusliittimet, alumiini 1/10

Maadoitettu 1-osainen pistorasia peitelevyllä
Pistorasiassa on liittimet kutakin kosketinta kohden. Liittimiin voi kytkeä max 2 johtoa. Liittimet on hyväksytty
ML- ja MK-johtimille. Ei lisäliittimiä. Suojausluokka IP21 asennettuna sellaisenaan sileälle pinnalle ja tiivisteen kanssa
karhealle pinnalle.

Tyyppi Snro Kuvaus Pakkauskoot
20EUJ-84 1/10
20EUJ-81 25 060 08 Pistorasia, Impressivo, 1-osainen, maad, jousiliittimin, valkoinen 1/10
20EUJ-83 1/10
25 060 06 Pistorasia, Impressivo, 1-osainen, maad, jousiliittimin, antrasiitti

25 060 07 Pistorasia, Impressivo, 1-osainen, maad, jousiliittimin, alumiini

Maadoitettu 1-osainen pistorasia keskiölevyllä
Pistorasiassa on liittimet kutakin kosketinta kohden. Liittimiin voi kytkeä max 2 johtoa. Liittimet on hyväksytty
ML- ja MK-johtimille. Ei lisäliittimiä. Suojausluokka IP21 asennettuna sellaisenaan sileälle pinnalle ja tiivisteen kanssa
karhealle pinnalle.

Tyyppi Snro Kuvaus Pakkauskoot
20EUC-84 1/10
25 060 02 Pistorasia, Impressivo, 1-osainen, maad, jousiliittimin, valkoinen 1/10
1/10
20EUC-81 25 060 00 Pistorasia, Impressivo, 1-osainen, maad, jousiliittimin, antrasiitti
10
20EUC-83 25 060 01 Pistorasia, Impressivo, 1-osainen, maad, jousiliittimin, alumiini 1/10
1/10
Design-sarjat. Toimitusaika noin 3 viikkoa.

20EUCKS-866 25 061 33 Pistorasia, 16A/250V, 1-osainen, maad, jousiliittimin, aito teräs

20EUCKS-884 Pistorasia, 16A/250V, 1-osainen, maad, jousiliittimin, matta valkoinen

20EUCKS-885 Pistorasia, 16A/250V, 1-osainen, maad, jousiliittimin, matta musta

Maadoitettu 1-osainen pistorasia läppäkannella, IP21
Pistorasiassa on liittimet kutakin kosketinta kohden. Liittimiin voi kytkeä max 2 johtoa. Liittimet on hyväksytty ML-
ja MK-johtimille. Ei lisäliittimiä. Suojausluokka IP21 asennettuna sellaisenaan sileälle pinnalle ja tiivisteen kanssa IP44
karhealle pinnalle.

Tyyppi Snro Kuvaus Pakkauskoot
20EUCK-84 1/10
20EUCK-81 25 060 05 Pistorasia, Impressivo, 1-osainen, maad, jousiliittimin, valkoinen 1/10
20EUCK-83 1/10
25 060 03 Pistorasia, Impressivo, 1-osainen, maad, jousiliittimin, antrasiitti

25 060 04 Pistorasia, Impressivo, 1-osainen, maad, jousiliittimin, alumiini

Maadoitettu 1-osainen pistorasia LED-yövalolla
Pistorasiassa on liittimet kutakin kosketinta kohden. Liittimiin voi kytkeä max 2 johtoa. Liittimet on hyväksytty ML- ja
MK-johtimille. Ei lisäliittimiä. Suojausluokka IP20. Pistorasia on varustettu LED-yövalolla. Valo on varustettu erillisillä lii-
täntäjohtimilla. Valon voi kytkeä esimerkiksi pistorasian rinnalle, jolloin asennus ei ole ketjutettavissa. Valon väri valkoinen.

Tyyppi Snro Kuvaus Pakkauskoot

20EUCBLI-84 25 061 18 Pistorasia, Impressivo, 1-osainen, maad, jousiliittimin, LED-valolla, valkoinen 1/10

20EUCBLI-83 25 061 19 Pistorasia, Impressivo, 1-osainen, maad, jousiliittimin, LED-valolla, alumiini 1/10

Design-sarjat. Toimitusaika noin 3 viikkoa.

20EUCBLI-884 Pistorasia, 1-osainen, maad, jousiliittimin, LED-valolla, matta valkoinen 1

20EUCBLI-885 Pistorasia, 1-osainen, maad, jousiliittimin, LED-valolla, matta musta 1
