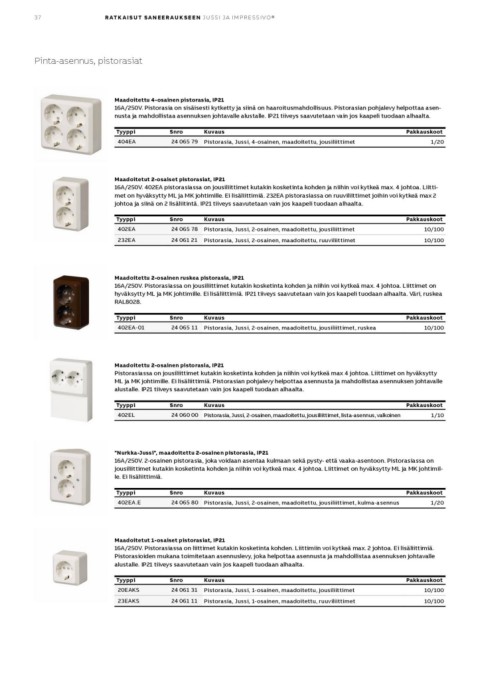

Page 40 - ABB_Ratkaisut-saneeraukseen_2019

37 R ATK AISUT SANEER AUKSEEN JUSSI JA IMPRESSIVO®

Pinta-asennus, pistorasiat

Maadoitettu 4-osainen pistorasia, IP21
16A/250V. Pistorasia on sisäisesti kytketty ja siinä on haaroitusmahdollisuus. Pistorasian pohjalevy helpottaa asen-
nusta ja mahdollistaa asennuksen johtavalle alustalle. IP21 tiiveys saavutetaan vain jos kaapeli tuodaan alhaalta.

Tyyppi Snro Kuvaus Pakkauskoot
404EA 1/20
24 065 79 Pistorasia, Jussi, 4-osainen, maadoitettu, jousiliittimet

Maadoitetut 2-osaiset pistorasiat, IP21
16A/250V. 402EA pistorasiassa on jousiliittimet kutakin kosketinta kohden ja niihin voi kytkeä max. 4 johtoa. Liitti-
met on hyväksytty ML ja MK johtimille. Ei lisäliittimiä. 232EA pistorasiassa on ruuviliittimet joihin voi kytkeä max 2
johtoa ja siinä on 2 lisäliitintä. IP21 tiiveys saavutetaan vain jos kaapeli tuodaan alhaalta.

Tyyppi Snro Kuvaus Pakkauskoot
402EA 10/100
232EA 24 065 78 Pistorasia, Jussi, 2-osainen, maadoitettu, jousiliittimet 10/100

24 061 21 Pistorasia, Jussi, 2-osainen, maadoitettu, ruuviliittimet

Maadoitettu 2-osainen ruskea pistorasia, IP21
16A/250V. Pistorasiassa on jousiliittimet kutakin kosketinta kohden ja niihin voi kytkeä max. 4 johtoa. Liittimet on
hyväksytty ML ja MK johtimille. Ei lisäliittimiä. IP21 tiiveys saavutetaan vain jos kaapeli tuodaan alhaalta. Väri, ruskea
RAL8028.

Tyyppi Snro Kuvaus Pakkauskoot
402EA-01 10/100
24 065 11 Pistorasia, Jussi, 2-osainen, maadoitettu, jousiliittimet, ruskea

Maadoitettu 2-osainen pistorasia, IP21
Pistorasiassa on jousiliittimet kutakin kosketinta kohden ja niihin voi kytkeä max 4 johtoa. Liittimet on hyväksytty
ML ja MK johtimille. Ei lisäliittimiä. Pistorasian pohjalevy helpottaa asennusta ja mahdollistaa asennuksen johtavalle
alustalle. IP21 tiiveys saavutetaan vain jos kaapeli tuodaan alhaalta.

Tyyppi Snro Kuvaus Pakkauskoot
402EL
24 060 00 Pistorasia, Jussi, 2-osainen, maadoitettu, jousiliittimet, lista-asennus, valkoinen 1/10

"Nurkka-Jussi", maadoitettu 2-osainen pistorasia, IP21
16A/250V. 2-osainen pistorasia, joka voidaan asentaa kulmaan sekä pysty- että vaaka-asentoon. Pistorasiassa on
jousiliittimet kutakin kosketinta kohden ja niihin voi kytkeä max. 4 johtoa. Liittimet on hyväksytty ML ja MK johtimil-
le. Ei lisäliittimiä.

Tyyppi Snro Kuvaus Pakkauskoot
402EA.E
24 065 80 Pistorasia, Jussi, 2-osainen, maadoitettu, jousiliittimet, kulma-asennus 1/20

Maadoitetut 1-osaiset pistorasiat, IP21
16A/250V. Pistorasiassa on liittimet kutakin kosketinta kohden. Liittimiin voi kytkeä max. 2 johtoa. Ei lisäliittimiä.
Pistorasioiden mukana toimitetaan asennuslevy, joka helpottaa asennusta ja mahdollistaa asennuksen johtavalle
alustalle. IP21 tiiveys saavutetaan vain jos kaapeli tuodaan alhaalta.

Tyyppi Snro Kuvaus Pakkauskoot
20EAKS 10/100
23EAKS 24 061 31 Pistorasia, Jussi, 1-osainen, maadoitettu, jousiliittimet 10/100

24 061 11 Pistorasia, Jussi, 1-osainen, maadoitettu, ruuviliittimet
