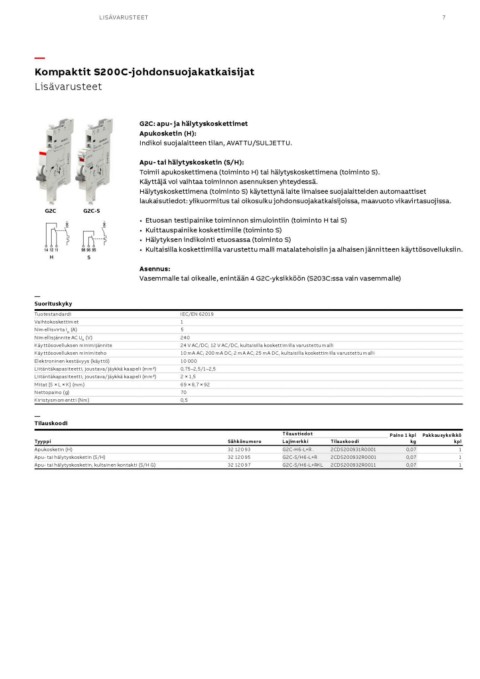

Page 7 - ABB_S200C_johdonsuojakatkaisijat_webversio_9AKK107991A2494

LISÄVARUSTEET 7

—
Kompaktit S200C-johdonsuojakatkaisijat
Lisävarusteet

G2C: apu- ja hälytyskoskettimet
Apukosketin (H):
Indikoi suojalaitteen tilan, AVATTU/SULJETTU.

G2C G2C-S Apu- tai hälytyskosketin (S/H):
Toimii apukoskettimena (toiminto H) tai hälytyskoskettimena (toiminto S).
Käyttäjä voi vaihtaa toiminnon asennuksen yhteydessä.
Hälytyskoskettimena (toiminto S) käytettynä laite ilmaisee suojalaitteiden automaattiset
laukaisutiedot: ylikuormitus tai oikosulku johdonsuojakatkaisijoissa, maavuoto vikavirtasuojissa.

• Etuosan testipainike toiminnon simulointiin (toiminto H tai S)
• Kuittauspainike koskettimille (toiminto S)
• Hälytyksen indikointi etuosassa (toiminto S)
• Kultaisilla koskettimilla varustettu malli matalatehoisiin ja alhaisen jännitteen käyttösovelluksiin.

Asennus:
Vasemmalle tai oikealle, enintään 4 G2C-yksikköön (S203C:ssa vain vasemmalle)

— IEC/EN 62019
Suorituskyky 1
5
Tuotestandardi 240
Vaihtokoskettimet 24 V AC/DC; 12 V AC/DC, kultaisilla koskettimilla varustettu malli
Nimellisvirta In (A) 10 mA AC; 200 mA DC; 2 mA AC; 25 mA DC, kultaisilla koskettimilla varustettu malli
Nimellisjännite AC Un (V) 10 000
Käyttösovelluksen minimijännite 0,75–2,5/1–2,5
Käyttösovelluksen minimiteho 2 × 1,5
Elektroninen kestävyys (käyttö) 69 × 8,7 × 92
Liitäntäkapasiteetti, joustava/jäykkä kaapeli (mm2) 70
Liitäntäkapasiteetti, joustava/jäykkä kaapeli (mm2) 0,5
Mitat [S × L × K] (mm)
Nettopaino (g) Sähkönumero Tilaustiedot Tilauskoodi Paino 1 kpl Pakkausyksikkö
Kiristysmomentti (Nm) 32 120 93 Lajimerkki 2CDS200931R0001 kg kpl
32 120 95 G2C-H6-L+R . 2CDS200932R0001
— 32 120 97 G2C-S/H6-L+R 2CDS200932R0011 0,07 1
Tilauskoodi G2C-S/H6-L+RKL
0,07 1
Tyyppi
Apukosketin (H) 0,07 1
Apu- tai hälytyskosketin (S/H)
Apu- tai hälytyskosketin, kultainen kontakti (S/H G)
