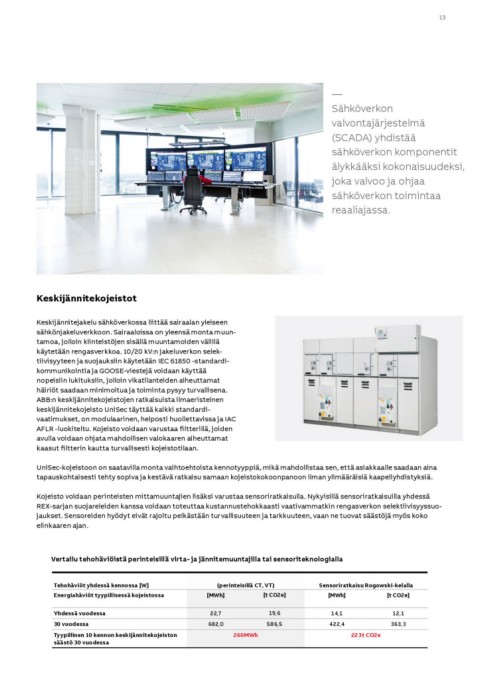

Page 13 - ABB_Sahkoistysratkaisut_sairaalarakentamiseen

13

—
Sähköverkon
valvontajärjestelmä
(SCADA) yhdistää
sähköverkon komponentit
älykkääksi kokonaisuudeksi,
joka valvoo ja ohjaa
sähköverkon toimintaa
reaaliajassa.

Keskijännitekojeistot

Keskijännitejakelu sähköverkossa liittää sairaalan yleiseen
sähkönjakeluverkkoon. Sairaaloissa on yleensä monta muun-
tamoa, jolloin kiinteistöjen sisällä muuntamoiden välillä
käytetään rengasverkkoa. 10/20 kV:n jakeluverkon selek-
tiivisyyteen ja suojauksiin käytetään IEC 61850 -standardi-
kommunikointia ja GOOSE-viestejä voidaan käyttää
nopeisiin lukituksiin, jolloin vikatilanteiden aiheuttamat
häiriöt saadaan minimoitua ja toiminta pysyy turvallisena.
ABB:n keskijännitekojeistojen ratkaisuista ilmaeristeinen
keskijännitekojeisto UniSec täyttää kaikki standardi-
vaatimukset, on modulaarinen, helposti huollettavissa ja IAC
AFLR -luokiteltu. Kojeisto voidaan varustaa filtterillä, joiden
avulla voidaan ohjata mahdollisen valokaaren aiheuttamat
kaasut filtterin kautta turvallisesti kojeistotilaan.

UniSec-kojeistoon on saatavilla monta vaihtoehtoista kennotyyppiä, mikä mahdollistaa sen, että asiakkaalle saadaan aina
tapauskohtaisesti tehty sopiva ja kestävä ratkaisu samaan kojeistokokoonpanoon ilman ylimääräisiä kaapeliyhdistyksiä.

Kojeisto voidaan perinteisten mittamuuntajien lisäksi varustaa sensoriratkaisulla. Nykyisillä sensoriratkaisuilla yhdessä
REX-sarjan suojareleiden kanssa voidaan toteuttaa kustannustehokkaasti vaativammatkin rengasverkon selektiivisyyssuo-
jaukset. Sensoreiden hyödyt eivät rajoitu pelkästään turvallisuuteen ja tarkkuuteen, vaan ne tuovat säästöjä myös koko
elinkaaren ajan.

Vertailu tehohäviöistä perinteisillä virta- ja jännitemuuntajilla tai sensoriteknologialla

Tehohäviöt yhdessä kennossa [W] (perinteisillä CT, VT) Sensoriratkaisu Rogowski-kelalla
Energiahäviöt tyypillisessä kojeistossa
[MWh] [t CO2e] [MWh] [t CO2e]
Yhdessä vuodessa
30 vuodessa 22,7 19,6 14,1 12,1
Tyypillinen 10 kennon keskijännitekojeiston 682,0 586,5 422,4 363,3
säästö 30 vuodessa
260MWh 223t CO2e
