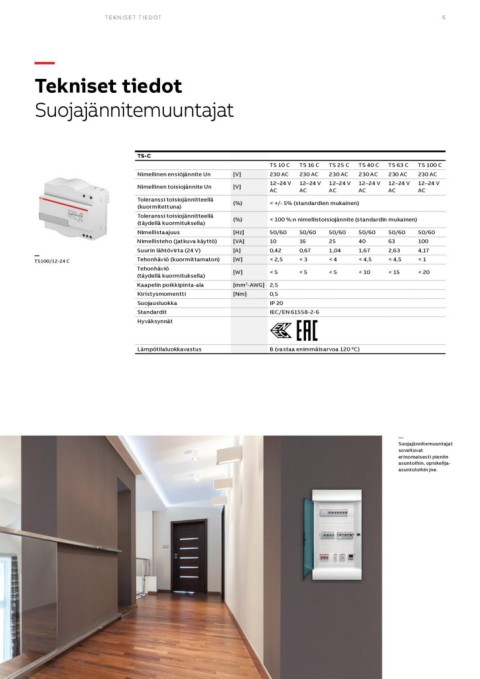

TEKNISET TIEDOT 5

—
Tekniset tiedot
Suojajännitemuuntajat

TS-C TS 10 C TS 16 C TS 25 C TS 40 C TS 63 C TS 100 C

Nimellinen ensiöjännite Un [V] 230 AC 230 AC 230 AC 230 AC 230 AC 230 AC

Nimellinen toisiojännite Un [V] 12–24 V 12–24 V 12–24 V 12–24 V 12–24 V 12–24 V
AC AC AC AC AC AC
Toleranssi toisiojännitteellä
(kuormitettuna) (%) < +/- 5% (standardien mukainen)
Toleranssi toisiojännitteellä
(täydellä kuormituksella) (%) < 100 %:n nimellistoisiojännite (standardin mukainen)
Nimellistaajuus
— Nimellisteho (jatkuva käyttö) [Hz] 50/60 50/60 50/60 50/60 50/60 50/60
TS100/12-24 C Suurin lähtövirta (24 V) [VA] 10 16 25 40 63 100
Tehonhäviö (kuormittamaton) [A] 0,42 0,67 1,04 1,67 2,63 4,17
Tehonhäviö [W] < 2,5 <3 <4 < 4,5 < 4,5 <1
(täydellä kuormituksella)
Kaapelin poikkipinta-ala [W] <5 <5 <5 < 10 < 15 < 20
Kiristysmomentti
Suojausluokka [mm2-AWG] 2,5
Standardit [Nm] 0,5
Hyväksynnät IP 20
IEC/EN 61558-2-6

Lämpötilaluokkavastus B (vastaa enimmäisarvoa 120 °C)

—
Suojajännitemuuntajat
soveltuvat
erinomaisesti pieniin
asuntoihin, opiskelija-
asuntoloihin jne.
