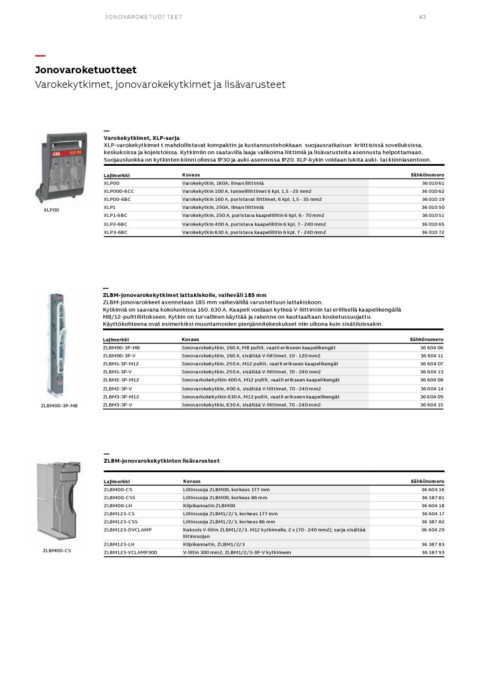

Page 43 - ABB_Teollisuusvalikoima_Pienjannitetuotteet

JONOVAROKETUOTTEET 43

—
Jonovaroketuotteet
Varokekytkimet, jonovarokekytkimet ja lisävarusteet

—
Varokekytkimet, XLP-sarja
XLP-varokekytkimet t mahdollistavat kompaktin ja kustannustehokkaan suojausratkaisun kriittisissä sovelluksissa,

keskuksissa ja kojeistoissa. Kytkimiin on saatavilla laaja valikoima liittimiä ja lisävarusteita asennusta helpottamaan.

Suojausluokka on kytkinten kiinni ollessa IP30 ja auki-asennossa IP20. XLP-kykin voidaan lukita auki- tai kiinniasentoon.

XLP00 Lajimerkki Kuvaus Sähkönumero
XLP00 Varokekytkin, 160A, ilman liittimiä 36 010 61
XLP000-6CC Varokekytkin 100 A, tunneliliittimet 6 kpl, 1,5 - 25 mm2 36 010 62
XLP00-6BC Varokekytkin 160 A, puristavat liittimet, 6 kpl, 1,5 - 35 mm2 36 010 19
XLP1 Varokekytkin, 250A, ilman liittimiä 36 010 50
XLP1-6BC Varokekytkin, 250 A, puristava kaapeliliitin 6 kpl, 6 - 70 mm2 36 010 51

XLP2-6BC Varokekytkin 400 A, puristava kaapeliliitin 6 kpl, 7 - 240 mm2 36 010 65
XLP3-6BC Varokekytkin 630 A, puristava kaapeliliitin 6 kpl, 7 - 240 mm2 36 010 72

—
ZLBM-jonovarokekytkimet lattakiskolle, vaiheväli 185 mm
ZLBM-jonovarokkeet asennetaan 185 mm vaihevälillä varustettuun lattakiskoon.

Kytkimiä on saavana kokoluokissa 160..630 A. Kaapeli voidaan kytkeä V-liittimiin tai erillisellä kaapelikengällä

M8/12-pulttiliitokseen. Kytkin on turvallinen käyttää ja rakenne on kauttaaltaan kosketussuojattu.

Käyttökohteena ovat esimerkiksi muuntamoiden pienjännitekeskukset niin ulkona kuin sisätiloissakin.

ZLBM00-3P-M8 Lajimerkki Kuvaus Sähkönumero
ZLBM00-3P-M8 Jonovarokekytkin, 160 A, M8 pultit, vaatii erikseen kaapelikengät 36 604 06
ZLBM00-3P-V Jonovarokekytkin, 160 A, sisältää V-liittimet, 10 - 120 mm2 36 604 11
ZLBM1-3P-M12 Jonovarokekytkin, 250 A, M12 pultit, vaatii erikseen kaapelikengät 36 604 07
ZLBM1-3P-V Jonovarokekytkin, 250 A, sisältää V-liittimet, 70 - 240 mm2 36 604 13
ZLBM2-3P-M12 Jonovarkokekytkin 400 A, M12 pultit, vaatii erikseen kaapelikengät 36 604 08

ZLBM2-3P-V Jonovarokekytkin, 400 A, sisältää V-liittimet, 70 - 240 mm2 36 604 14
ZLBM3-3P-M12 Jonovarkokekytkin 630 A, M12 pultit, vaatii erikseen kaapelikengät 36 604 09
ZLBM3-3P-V Jonovarokekytkin, 630 A, sisältää V-liittimet, 70 - 240 mm2 36 604 15

—
ZLBM-jonovarokekytkinten lisävarusteet

ZLBM00-CS Lajimerkki Kuvaus Sähkönumero
ZLBM00-CS Liitinsuoja ZLBM00, korkeus 177 mm 36 604 16
ZLBM00-CSS Liitinsuoja ZLBM00, korkeus 86 mm 36 387 81
ZLBM00-LH Kilpikannatin ZLBM00 36 604 18
ZLBM123-CS Liitinsuoja ZLBM1/2/3, korkeus 177 mm 36 604 17
ZLBM123-CSS Liitinsuoja ZLBM1/2/3, korkeus 86 mm 36 387 82
ZLBM123-DVCLAMP Kaksois V-liitin ZLBM1/2/3..M12 kytkimelle, 2 x (70 - 240 mm2), sarja sisältää 36 404 29
liitinsuojan
ZLBM123-LH Kilpikannatin, ZLBM1/2/3 36 387 83
ZLBM123-VCLAMP300 V-liitin 300 mm2, ZLBM1/2/3-3P-V kytkimeen 36 387 93
