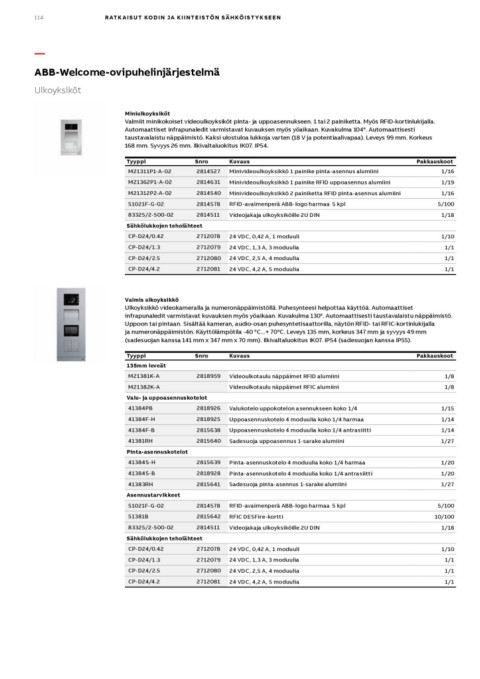

Page 114 - ABB_Tuoteluettelo_kodin_ja_kiinteiston_sahkoistus
P. 114
114 R ATK AISUT KODIN JA KIINTEISTÖN SÄHKÖISTYKSEEN
—
ABB-Welcome-ovipuhelinjärjestelmä
Ulkoyksiköt
Miniulkoyksiköt
Valmiit minikokoiset videoulkoyksiköt pinta- ja uppoasennukseen. 1 tai 2 painiketta. Myös RFID-kortinlukijalla.
Automaattiset infrapunaledit varmistavat kuvauksen myös yöaikaan. Kuvakulma 104°. Automaattisesti
taustavalaistu näppäimistö. Kaksi ulostuloa lukkoja varten (18 V ja potentiaalivapaa). Leveys 99 mm. Korkeus
168 mm. Syvyys 26 mm. Ilkivaltaluokitus IK07. IP54.
Tyyppi Snro Kuvaus Pakkauskoot
M21311P1-A-02 2814527 Minivideoulkoyksikkö 1 painike pinta-asennus alumiini 1/16
Minivideoulkoyksikkö 1 painike RFID uppoasennus alumiini 1/19
M21362P1-A-02 2814631 Minivideoulkoyksikkö 2 painiketta RFID pinta-asennus alumiini 1/16
RFID-avaimenperä ABB-logo harmaa 5 kpl
M21312P2-A-02 2814540 Videojakaja ulkoyksiköille 2U DIN 5/100
1/18
51021F-G-02 2814578 24 VDC, 0,42 A, 1 moduuli
24 VDC, 1,3 A, 3 moduulia 1/10
83325/2-500-02 2814511 24 VDC, 2,5 A, 4 moduulia 1/1
24 VDC, 4,2 A, 5 moduulia 1/1
Sähkölukkojen teholähteet 1/1
CP-D24/0.42 2712078
CP-D24/1.3 2712079
CP-D24/2.5 2712080
CP-D24/4.2 2712081
Valmis ulkoyksikkö
Ulkoyksikkö videokameralla ja numeronäppäimistöllä. Puhesynteesi helpottaa käyttöä. Automaattiset
infrapunaledit varmistavat kuvauksen myös yöaikaan. Kuvakulma 130°. Automaattisesti taustavalaistu näppäimistö.
Uppoon tai pintaan. Sisältää kameran, audio-osan puhesyntetisaattorilla, näytön RFID- tai RFIC-kortinlukijalla
ja numeronäppäimistön. Käyttölämpötila -40 °C...+ 70°C. Leveys 135 mm, korkeus 347 mm ja syvyys 49 mm
(sadesuojan kanssa 141 mm x 347 mm x 70 mm). Ilkivaltaluokitus IK07. IP54 (sadesuojan kanssa IP55).
Tyyppi Snro Kuvaus Pakkauskoot
135mm leveät
Videoulkotaulu näppäimet RFID alumiini 1/8
M21381K-A 2818959 Videoulkotaulu näppäimet RFIC alumiini 1/8
M21382K-A Valukotelo uppokotelon asennukseen koko 1/4 1/15
Uppoasennuskotelo 4 moduulia koko 1/4 harmaa 1/14
Valu- ja uppoasennuskotelot Uppoasennuskotelo 4 moduulia koko 1/4 antrasiitti 1/14
Sadesuoja uppoasennus 1-sarake alumiini 1/27
41384PB 2818926
Pinta-asennuskotelo 4 moduulia koko 1/4 harmaa 1/20
41384F-H 2818925 Pinta-asennuskotelo 4 moduulia koko 1/4 antrasiitti 1/20
Sadesuoja pinta-asennus 1-sarake alumiini 1/27
41384F-B 2815638
RFID-avaimenperä ABB-logo harmaa 5 kpl 5/100
41381RH 2815640 RFIC DESFire-kortti 10/100
Videojakaja ulkoyksiköille 2U DIN
Pinta-asennuskotelot 1/18
24 VDC, 0,42 A, 1 moduuli
41384S-H 2815639 24 VDC, 1,3 A, 3 moduulia 1/10
24 VDC, 2,5 A, 4 moduulia 1/1
41384S-B 2818928 24 VDC, 4,2 A, 5 moduulia 1/1
1/1
41383RH 2815641
Asennustarvikkeet
51021F-G-02 2814578
51381B 2815642
83325/2-500-02 2814511
Sähkölukkojen teholähteet
CP-D24/0.42 2712078
CP-D24/1.3 2712079
CP-D24/2.5 2712080
CP-D24/4.2 2712081
