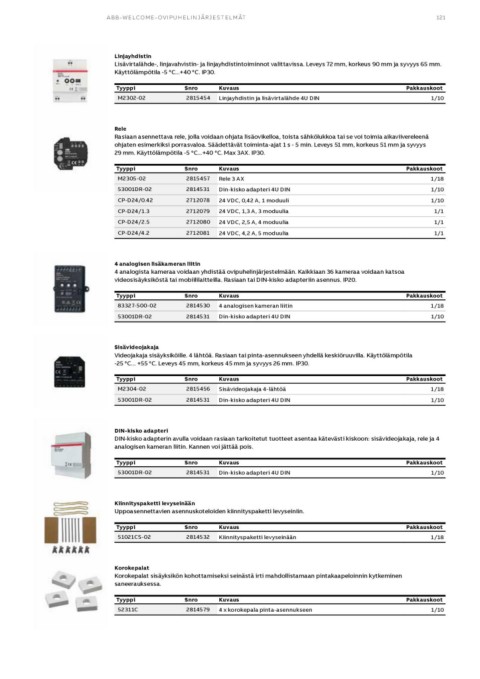

Page 121 - ABB_Tuoteluettelo_kodin_ja_kiinteiston_sahkoistus

ABB-WELCOME-OVIPUHELINJÄR JESTELMÄT 121

Linjayhdistin
Lisävirtalähde-, linjavahvistin- ja linjayhdistintoiminnot valittavissa. Leveys 72 mm, korkeus 90 mm ja syvyys 65 mm.
Käyttölämpötila -5 °C...+40 °C. IP30.

Tyyppi Snro Kuvaus Pakkauskoot
M2302-02 2815454 Linjayhdistin ja lisävirtalähde 4U DIN 1/10

Rele
Rasiaan asennettava rele, jolla voidaan ohjata lisäovikelloa, toista sähkölukkoa tai se voi toimia aikaviivereleenä
ohjaten esimerkiksi porrasvaloa. Säädettävät toiminta-ajat 1 s - 5 min. Leveys 51 mm, korkeus 51 mm ja syvyys
29 mm. Käyttölämpötila -5 °C...+40 °C. Max 3AX. IP30.

Tyyppi Snro Kuvaus Pakkauskoot
M2305-02 2815457 Rele 3 AX 1/18
53001DR-02 2814531 Din-kisko adapteri 4U DIN 1/10
CP-D24/0.42 2712078 24 VDC, 0,42 A, 1 moduuli 1/10
CP-D24/1.3 2712079 24 VDC, 1,3 A, 3 moduulia 1/1
CP-D24/2.5 2712080 24 VDC, 2,5 A, 4 moduulia 1/1
CP-D24/4.2 2712081 24 VDC, 4,2 A, 5 moduulia 1/1

4 analogisen lisäkameran liitin
4 analogista kameraa voidaan yhdistää ovipuhelinjärjestelmään. Kaikkiaan 36 kameraa voidaan katsoa
videosisäyksiköstä tai mobiililaitteilla. Rasiaan tai DIN-kisko adapteriin asennus. IP20.

Tyyppi Snro Kuvaus Pakkauskoot
83327-500-02 2814530 4 analogisen kameran liitin 1/18
53001DR-02 2814531 Din-kisko adapteri 4U DIN 1/10

Sisävideojakaja
Videojakaja sisäyksiköille. 4 lähtöä. Rasiaan tai pinta-asennukseen yhdellä keskiöruuvilla. Käyttölämpötila
-25 °C... +55 °C. Leveys 45 mm, korkeus 45 mm ja syvyys 26 mm. IP30.

Tyyppi Snro Kuvaus Pakkauskoot
M2304-02 2815456 Sisävideojakaja 4-lähtöä 1/18
53001DR-02 2814531 Din-kisko adapteri 4U DIN 1/10

DIN-kisko adapteri
DIN-kisko adapterin avulla voidaan rasiaan tarkoitetut tuotteet asentaa kätevästi kiskoon: sisävideojakaja, rele ja 4
analogisen kameran liitin. Kannen voi jättää pois.

Tyyppi Snro Kuvaus Pakkauskoot
53001DR-02 2814531 Din-kisko adapteri 4U DIN 1/10

Kiinnityspaketti levyseinään
Uppoasennettavien asennuskoteloiden kiinnityspaketti levyseiniin.

Tyyppi Snro Kuvaus Pakkauskoot
51021CS-02 2814532 Kiinnityspaketti levyseinään 1/18

Korokepalat
Korokepalat sisäyksikön kohottamiseksi seinästä irti mahdollistamaan pintakaapeloinnin kytkeminen
saneerauksessa.

Tyyppi Snro Kuvaus Pakkauskoot
52311C 2814579 4 x korokepala pinta-asennukseen 1/10
