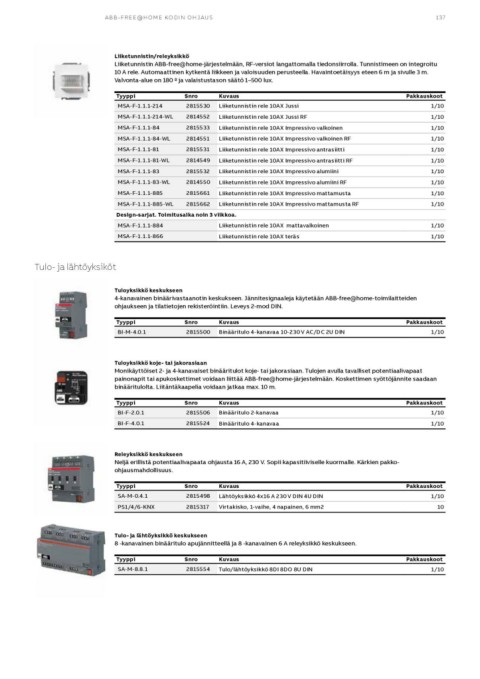

Page 137 - ABB_Tuoteluettelo_kodin_ja_kiinteiston_sahkoistus

ABB-FREE@HOME KODIN OHJAUS 137

Liiketunnistin/releyksikkö
Liiketunnistin ABB-free@home-järjestelmään, RF-versiot langattomalla tiedonsiirrolla. Tunnistimeen on integroitu
10 A rele. Automaattinen kytkentä liikkeen ja valoisuuden perusteella. Havaintoetäisyys eteen 6 m ja sivulle 3 m.
Valvonta-alue on 180 º ja valaistustason säätö 1–500 lux.

Tyyppi Snro Kuvaus Pakkauskoot
MSA-F-1.1.1-214 2815530 Liiketunnistin rele 10AX Jussi 1/10
1/10
MSA-F-1.1.1-214-WL 2814552 Liiketunnistin rele 10AX Jussi RF 1/10
1/10
MSA-F-1.1.1-84 2815533 Liiketunnistin rele 10AX Impressivo valkoinen 1/10
1/10
MSA-F-1.1.1-84-WL 2814551 Liiketunnistin rele 10AX Impressivo valkoinen RF 1/10
1/10
MSA-F-1.1.1-81 2815531 Liiketunnistin rele 10AX Impressivo antrasiitti 1/10
1/10
MSA-F-1.1.1-81-WL 2814549 Liiketunnistin rele 10AX Impressivo antrasiitti RF
1/10
MSA-F-1.1.1-83 2815532 Liiketunnistin rele 10AX Impressivo alumiini 1/10

MSA-F-1.1.1-83-WL 2814550 Liiketunnistin rele 10AX Impressivo alumiini RF

MSA-F-1.1.1-885 2815661 Liiketunnistin rele 10AX Impressivo mattamusta

MSA-F-1.1.1-885-WL 2815662 Liiketunnistin rele 10AX Impressivo mattamusta RF

Design-sarjat. Toimitusaika noin 3 viikkoa.

MSA-F-1.1.1-884 Liiketunnistin rele 10AX mattavalkoinen

MSA-F-1.1.1-866 Liiketunnistin rele 10AX teräs

Tulo- ja lähtöyksiköt

Tuloyksikkö keskukseen
4-kanavainen binäärivastaanotin keskukseen. Jännitesignaaleja käytetään ABB-free@home-toimilaitteiden
ohjaukseen ja tilatietojen rekisteröintiin. Leveys 2-mod DIN.

Tyyppi Snro Kuvaus Pakkauskoot
BI-M-4.0.1 2815500 Binääritulo 4-kanavaa 10-230 V AC/DC 2U DIN 1/10

Tuloyksikkö koje- tai jakorasiaan
Monikäyttöiset 2- ja 4-kanavaiset binääritulot koje- tai jakorasiaan. Tulojen avulla tavalliset potentiaalivapaat
painonapit tai apukoskettimet voidaan liittää ABB-free@home-järjestelmään. Koskettimen syöttöjännite saadaan
binääritulolta. Liitäntäkaapelia voidaan jatkaa max. 10 m.

Tyyppi Snro Kuvaus Pakkauskoot
BI-F-2.0.1 2815506 Binääritulo 2-kanavaa 1/10
BI-F-4.0.1 2815524 Binääritulo 4-kanavaa 1/10

Releyksikkö keskukseen
Neljä erillistä potentiaalivapaata ohjausta 16 A, 230 V. Sopii kapasitiiviselle kuormalle. Kärkien pakko-
ohjausmahdollisuus.

Tyyppi Snro Kuvaus Pakkauskoot
SA-M-0.4.1 2815498 Lähtöyksikkö 4x16 A 230 V DIN 4U DIN 1/10
PS1/4/6-KNX 2815317 Virtakisko, 1-vaihe, 4 napainen, 6 mm2 10

Tulo- ja lähtöyksikkö keskukseen
8 -kanavainen binääritulo apujännitteellä ja 8 -kanavainen 6 A releyksikkö keskukseen.

Tyyppi Snro Kuvaus Pakkauskoot
SA-M-8.8.1 2815554 Tulo/lähtöyksikkö 8DI 8DO 8U DIN 1/10
