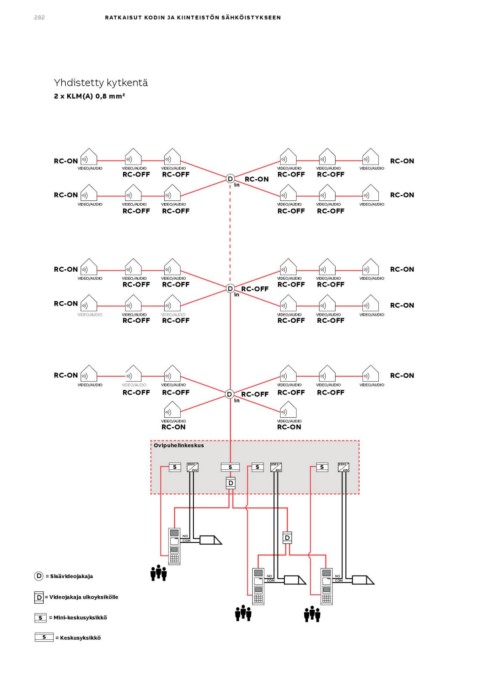

Yhdistetty kytkentä

2 x KLM(A) 0,8 mm2

RC-ON VIDEO/AUDIO VIDEO/AUDIO D RC-ON VIDEO/AUDIO VIDEO/AUDIO RC-ON

VIDEO/AUDIO RC-OFF RC-OFF in RC-OFF RC-OFF VIDEO/AUDIO

RC-ON VIDEO/AUDIO VIDEO/AUDIO VIDEO/AUDIO VIDEO/AUDIO RC-ON

VIDEO/AUDIO RC-OFF RC-OFF RC-OFF RC-OFF VIDEO/AUDIO

RC-ON VIDEO/AUDIO VIDEO/AUDIO D RC-OFF VIDEO/AUDIO VIDEO/AUDIO RC-ON

VIDEO/AUDIO RC-OFF RC-OFF in RC-OFF RC-OFF VIDEO/AUDIO

RC-ON VIDEO/AUDIO VIDEO/AUDIO VIDEO/AUDIO VIDEO/AUDIO RC-ON

VIDEO/AUDIO RC-OFF RC-OFF RC-OFF RC-OFF VIDEO/AUDIO

RC-ON VIDEO/AUDIO VIDEO/AUDIO VIDEO/AUDIO VIDEO/AUDIO RC-ON

VIDEO/AUDIO RC-OFF RC-OFF RC-OFF RC-OFF VIDEO/AUDIO

D RC-OFF

in

VIDEO/AUDIO VIDEO/AUDIO

RC-ON RC-ON

Ovipuhelinkeskus S S 230V S 230V
S 230V 24V 24V

24V D

NO D
COM
NO
D = Sisävideojakaja COM NO
D = Videojakaja ulkoyksikölle COM

S = Mini-keskusyksikkö
S = Keskusyksikkö
