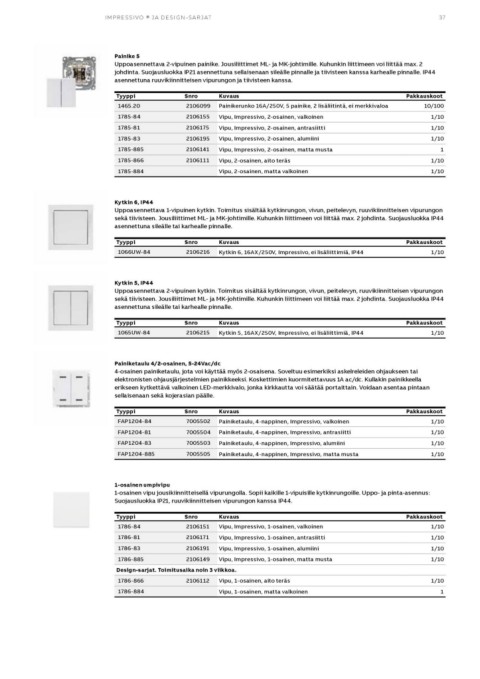

Page 37 - ABB_Tuoteluettelo_kodin_ja_kiinteiston_sahkoistus

IMPRESSIVO ® JA DESIGN-SAR JAT 37

Painike 5
Uppoasennettava 2-vipuinen painike. Jousiliittimet ML- ja MK-johtimille. Kuhunkin liittimeen voi liittää max. 2
johdinta. Suojausluokka IP21 asennettuna sellaisenaan sileälle pinnalle ja tiivisteen kanssa karhealle pinnalle. IP44
asennettuna ruuvikiinnitteisen vipurungon ja tiivisteen kanssa.

Tyyppi Snro Kuvaus Pakkauskoot
1465.20 2106099 Painikerunko 16A/250V, 5 painike, 2 lisäliitintä, ei merkkivaloa 10/100
1785-84 2106155 Vipu, Impressivo, 2-osainen, valkoinen 1/10
1785-81 2106175 Vipu, Impressivo, 2-osainen, antrasiitti 1/10
1785-83 2106195 Vipu, Impressivo, 2-osainen, alumiini 1/10
1785-885 2106141 Vipu, Impressivo, 2-osainen, matta musta 1
1785-866 2106111 Vipu, 2-osainen, aito teräs 1/10
1785-884 Vipu, 2-osainen, matta valkoinen 1/10

Kytkin 6, IP44
Uppoasennettava 1-vipuinen kytkin. Toimitus sisältää kytkinrungon, vivun, peitelevyn, ruuvikiinnitteisen vipurungon
sekä tiivisteen. Jousiliittimet ML- ja MK-johtimille. Kuhunkin liittimeen voi liittää max. 2 johdinta. Suojausluokka IP44
asennettuna sileälle tai karhealle pinnalle.

Tyyppi Snro Kuvaus Pakkauskoot
1066UW-84 2106216 Kytkin 6, 16AX/250V, Impressivo, ei lisäliittimiä, IP44 1/10

Kytkin 5, IP44
Uppoasennettava 2-vipuinen kytkin. Toimitus sisältää kytkinrungon, vivun, peitelevyn, ruuvikiinnitteisen vipurungon
sekä tiivisteen. Jousiliittimet ML- ja MK-johtimille. Kuhunkin liittimeen voi liittää max. 2 johdinta. Suojausluokka IP44
asennettuna sileälle tai karhealle pinnalle.

Tyyppi Snro Kuvaus Pakkauskoot
1065UW-84 2106215 Kytkin 5, 16AX/250V, Impressivo, ei lisäliittimiä, IP44 1/10

Painiketaulu 4/2-osainen, 5-24Vac/dc
4-osainen painiketaulu, jota voi käyttää myös 2-osaisena. Soveltuu esimerkiksi askelreleiden ohjaukseen tai
elektronisten ohjausjärjestelmien painikkeeksi. Koskettimien kuormitettavuus 1A ac/dc. Kullakin painikkeella
erikseen kytkettävä valkoinen LED-merkkivalo, jonka kirkkautta voi säätää portaittain. Voidaan asentaa pintaan
sellaisenaan sekä kojerasian päälle.

Tyyppi Snro Kuvaus Pakkauskoot
FAP1204-84 7005502 Painiketaulu, 4-nappinen, Impressivo, valkoinen 1/10
FAP1204-81 7005504 Painiketaulu, 4-nappinen, Impressivo, antrasiitti 1/10
FAP1204-83 7005503 Painiketaulu, 4-nappinen, Impressivo, alumiini 1/10
FAP1204-885 7005505 Painiketaulu, 4-nappinen, Impressivo, matta musta 1/10

1-osainen umpivipu
1-osainen vipu jousikiinnitteisellä vipurungolla. Sopii kaikille 1-vipuisille kytkinrungoille. Uppo- ja pinta-asennus:
Suojausluokka IP21, ruuvikiinnitteisen vipurungon kanssa IP44.

Tyyppi Snro Kuvaus Pakkauskoot
1786-84 2106151 Vipu, Impressivo, 1-osainen, valkoinen 1/10
1/10
1786-81 2106171 Vipu, Impressivo, 1-osainen, antrasiitti 1/10
1/10
1786-83 2106191 Vipu, Impressivo, 1-osainen, alumiini
1/10
1786-885 2106149 Vipu, Impressivo, 1-osainen, matta musta 1

Design-sarjat. Toimitusaika noin 3 viikkoa.

1786-866 2106112 Vipu, 1-osainen, aito teräs

1786-884 Vipu, 1-osainen, matta valkoinen
