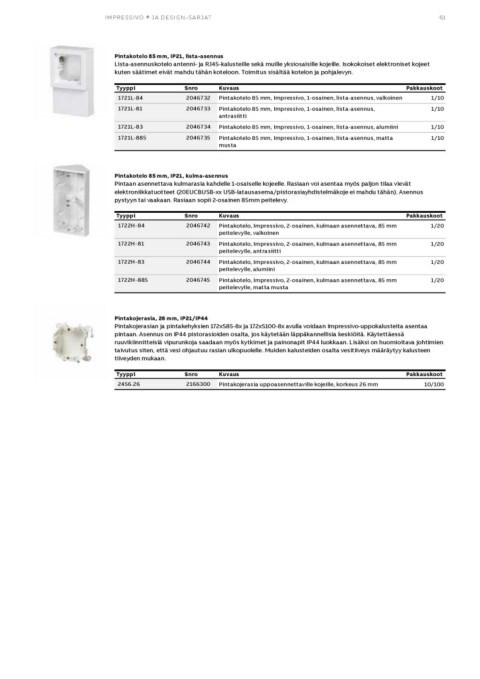

Page 61 - ABB_Tuoteluettelo_kodin_ja_kiinteiston_sahkoistus
P. 61
IMPRESSIVO ® JA DESIGN-SAR JAT 61
Pintakotelo 85 mm, IP21, lista-asennus
Lista-asennuskotelo antenni- ja RJ45-kalusteille sekä muille yksiosaisille kojeille. Isokokoiset elektroniset kojeet
kuten säätimet eivät mahdu tähän koteloon. Toimitus sisältää kotelon ja pohjalevyn.
Tyyppi Snro Kuvaus Pakkauskoot
1721L-84 2046732
1721L-81 2046733 Pintakotelo 85 mm, Impressivo, 1-osainen, lista-asennus, valkoinen 1/10
1721L-83 2046734 Pintakotelo 85 mm, Impressivo, 1-osainen, lista-asennus, 1/10
1721L-885 2046735 antrasiitti
Pintakotelo 85 mm, Impressivo, 1-osainen, lista-asennus, alumiini 1/10
Pintakotelo 85 mm, Impressivo, 1-osainen, lista-asennus, matta 1/10
musta
Pintakotelo 85 mm, IP21, kulma-asennus
Pintaan asennettava kulmarasia kahdelle 1-osaiselle kojeelle. Rasiaan voi asentaa myös paljon tilaa vievät
elektroniikkatuotteet (20EUCBUSB-xx USB-latausasema/pistorasiayhdistelmäkoje ei mahdu tähän). Asennus
pystyyn tai vaakaan. Rasiaan sopii 2-osainen 85mm peitelevy.
Tyyppi Snro Kuvaus Pakkauskoot
1722H-84 2046742 1/20
Pintakotelo, Impressivo, 2-osainen, kulmaan asennettava, 85 mm
1722H-81 2046743 peitelevylle, valkoinen 1/20
1722H-83 2046744 Pintakotelo, Impressivo, 2-osainen, kulmaan asennettava, 85 mm 1/20
peitelevylle, antrasiitti
1722H-885 2046745 1/20
Pintakotelo, Impressivo, 2-osainen, kulmaan asennettava, 85 mm
peitelevylle, alumiini
Pintakotelo, Impressivo, 2-osainen, kulmaan asennettava, 85 mm
peitelevylle, matta musta
Pintakojerasia, 26 mm, IP21/IP44
Pintakojerasian ja pintakehyksien 172xS85-8x ja 172xS100-8x avulla voidaan Impressivo-uppokalusteita asentaa
pintaan. Asennus on IP44 pistorasioiden osalta, jos käytetään läppäkannellisia keskiöitä. Käytettäessä
ruuvikiinnitteisiä vipurunkoja saadaan myös kytkimet ja painonapit IP44 luokkaan. Lisäksi on huomioitava johtimien
taivutus siten, että vesi ohjautuu rasian ulkopuolelle. Muiden kalusteiden osalta vesitiiveys määräytyy kalusteen
tiiveyden mukaan.
Tyyppi Snro Kuvaus Pakkauskoot
2456.26 2166300 Pintakojerasia uppoasennettaville kojeille, korkeus 26 mm 10/100
