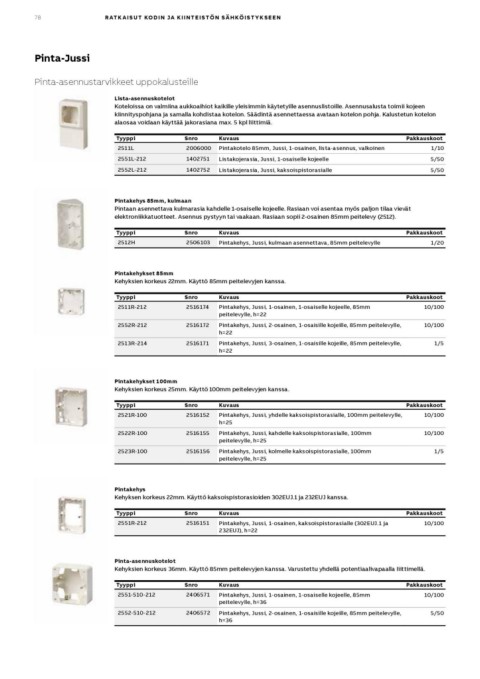

Page 78 - ABB_Tuoteluettelo_kodin_ja_kiinteiston_sahkoistus

78 R ATK AISUT KODIN JA KIINTEISTÖN SÄHKÖISTYKSEEN

Pinta-Jussi

Pinta-asennustarvikkeet uppokalusteille

Lista-asennuskotelot
Koteloissa on valmiina aukkoaihiot kaikille yleisimmin käytetyille asennuslistoille. Asennusalusta toimii kojeen
kiinnityspohjana ja samalla kohdistaa kotelon. Säädintä asennettaessa avataan kotelon pohja. Kalustetun kotelon
alaosaa voidaan käyttää jakorasiana max. 5 kpl liittimiä.

Tyyppi Snro Kuvaus Pakkauskoot
2511L 2006000 Pintakotelo 85mm, Jussi, 1-osainen, lista-asennus, valkoinen 1/10
2551L-212 1402751 Listakojerasia, Jussi, 1-osaiselle kojeelle 5/50
2552L-212 1402752 Listakojerasia, Jussi, kaksoispistorasialle 5/50

Pintakehys 85mm, kulmaan
Pintaan asennettava kulmarasia kahdelle 1-osaiselle kojeelle. Rasiaan voi asentaa myös paljon tilaa vievät
elektroniikkatuotteet. Asennus pystyyn tai vaakaan. Rasiaan sopii 2-osainen 85mm peitelevy (2512).

Tyyppi Snro Kuvaus Pakkauskoot
2512H 2506103 Pintakehys, Jussi, kulmaan asennettava, 85mm peitelevylle 1/20

Pintakehykset 85mm
Kehyksien korkeus 22mm. Käyttö 85mm peitelevyjen kanssa.

Tyyppi Snro Kuvaus Pakkauskoot
2511R-212 2516174 10/100
Pintakehys, Jussi, 1-osainen, 1-osaiselle kojeelle, 85mm
2552R-212 2516172 peitelevylle, h=22

2513R-214 2516171 Pintakehys, Jussi, 2-osainen, 1-osaisille kojeille, 85mm peitelevylle, 10/100
h=22

Pintakehys, Jussi, 3-osainen, 1-osaisille kojeille, 85mm peitelevylle, 1/5
h=22

Pintakehykset 100mm
Kehyksien korkeus 25mm. Käyttö 100mm peitelevyjen kanssa.

Tyyppi Snro Kuvaus Pakkauskoot
2521R-100 2516152
Pintakehys, Jussi, yhdelle kaksoispistorasialle, 100mm peitelevylle, 10/100
2522R-100 2516155 h=25

2523R-100 2516156 Pintakehys, Jussi, kahdelle kaksoispistorasialle, 100mm 10/100
peitelevylle, h=25

Pintakehys, Jussi, kolmelle kaksoispistorasialle, 100mm 1/5
peitelevylle, h=25

Pintakehys
Kehyksen korkeus 22mm. Käyttö kaksoispistorasioiden 302EUJ.1 ja 232EUJ kanssa.

Tyyppi Snro Kuvaus Pakkauskoot
2551R-212 2516151 10/100
Pintakehys, Jussi, 1-osainen, kaksoispistorasialle (302EUJ.1 ja
232EUJ), h=22

Pinta-asennuskotelot
Kehyksien korkeus 36mm. Käyttö 85mm peitelevyjen kanssa. Varustettu yhdellä potentiaalivapaalla Iiittimellä.

Tyyppi Snro Kuvaus Pakkauskoot
2551-510-212 2406571
Pintakehys, Jussi, 1-osainen, 1-osaiselle kojeelle, 85mm 10/100
2552-510-212 2406572 peitelevylle, h=36

Pintakehys, Jussi, 2-osainen, 1-osaisille kojeille, 85mm peitelevylle, 5/50
h=36
