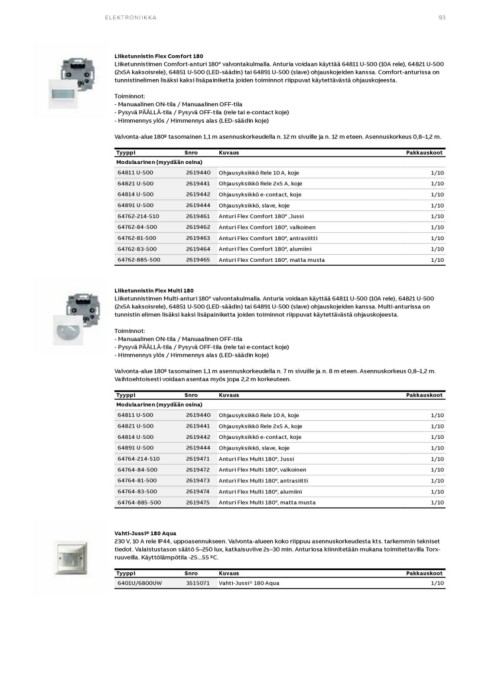

Page 93 - ABB_Tuoteluettelo_kodin_ja_kiinteiston_sahkoistus

ELEK TRONIIKK A 93

Liiketunnistin Flex Comfort 180
Liiketunnistimen Comfort-anturi 180° valvontakulmalla. Anturia voidaan käyttää 64811 U-500 (10A rele), 64821 U-500
(2x5A kaksoisrele), 64851 U-500 (LED-säädin) tai 64891 U-500 (slave) ohjauskojeiden kanssa. Comfort-anturissa on
tunnistinelimen lisäksi kaksi lisäpainiketta joiden toiminnot riippuvat käytettävästä ohjauskojeesta.

Toiminnot:
- Manuaalinen ON-tila / Manuaalinen OFF-tila
- Pysyvä PÄÄLLÄ-tila / Pysyvä OFF-tila (rele tai e-contact koje)
- Himmennys ylös / Himmennys alas (LED-säädin koje)

Valvonta-alue 180º tasomainen 1,1 m asennuskorkeudella n. 12 m sivuille ja n. 12 m eteen. Asennuskorkeus 0,8–1,2 m.

Tyyppi Snro Kuvaus Pakkauskoot

Modulaarinen (myydään osina) Ohjausyksikkö Rele 10 A, koje 1/10
Ohjausyksikkö Rele 2x5 A, koje 1/10
64811 U-500 2619440 Ohjausyksikkö e-contact, koje 1/10
Ohjausyksikkö, slave, koje 1/10
64821 U-500 2619441 Anturi Flex Comfort 180° ,Jussi 1/10
Anturi Flex Comfort 180°, valkoinen 1/10
64814 U-500 2619442 Anturi Flex Comfort 180°, antrasiitti 1/10
Anturi Flex Comfort 180°, alumiini 1/10
64891 U-500 2619444 Anturi Flex Comfort 180°, matta musta 1/10

64762-214-510 2619461

64762-84-500 2619462

64762-81-500 2619463

64762-83-500 2619464

64762-885-500 2619465

Liiketunnistin Flex Multi 180
Liiketunnistimen Multi-anturi 180° valvontakulmalla. Anturia voidaan käyttää 64811 U-500 (10A rele), 64821 U-500
(2x5A kaksoisrele), 64851 U-500 (LED-säädin) tai 64891 U-500 (slave) ohjauskojeiden kanssa. Multi-anturissa on
tunnistin elimen lisäksi kaksi lisäpainiketta joiden toiminnot riippuvat käytettävästä ohjauskojeesta.

Toiminnot:
- Manuaalinen ON-tila / Manuaalinen OFF-tila
- Pysyvä PÄÄLLÄ-tila / Pysyvä OFF-tila (rele tai e-contact koje)
- Himmennys ylös / Himmennys alas (LED-säädin koje)

Valvonta-alue 180º tasomainen 1,1 m asennuskorkeudella n. 7 m sivuille ja n. 8 m eteen. Asennuskorkeus 0,8–1,2 m.
Vaihtoehtoisesti voidaan asentaa myös jopa 2,2 m korkeuteen.

Tyyppi Snro Kuvaus Pakkauskoot

Modulaarinen (myydään osina) Ohjausyksikkö Rele 10 A, koje 1/10
Ohjausyksikkö Rele 2x5 A, koje 1/10
64811 U-500 2619440 Ohjausyksikkö e-contact, koje 1/10
Ohjausyksikkö, slave, koje 1/10
64821 U-500 2619441 Anturi Flex Multi 180°, Jussi 1/10
Anturi Flex Multi 180°, valkoinen 1/10
64814 U-500 2619442 Anturi Flex Multi 180°, antrasiitti 1/10
Anturi Flex Multi 180°, alumiini 1/10
64891 U-500 2619444 Anturi Flex Multi 180°, matta musta 1/10

64764-214-510 2619471

64764-84-500 2619472

64764-81-500 2619473

64764-83-500 2619474

64764-885-500 2619475

Vahti-Jussi® 180 Aqua
230 V, 10 A rele IP44, uppoasennukseen. Valvonta-alueen koko riippuu asennuskorkeudesta kts. tarkemmin tekniset
tiedot. Valaistustason säätö 5–250 lux, katkaisuviive 2s–30 min. Anturiosa kiinnitetään mukana toimitettavilla Torx-
ruuveilla. Käyttölämpötila -25...55 ºC.

Tyyppi Snro Kuvaus Pakkauskoot
6401U/6800UW 3515071 Vahti-Jussi® 180 Aqua 1/10
