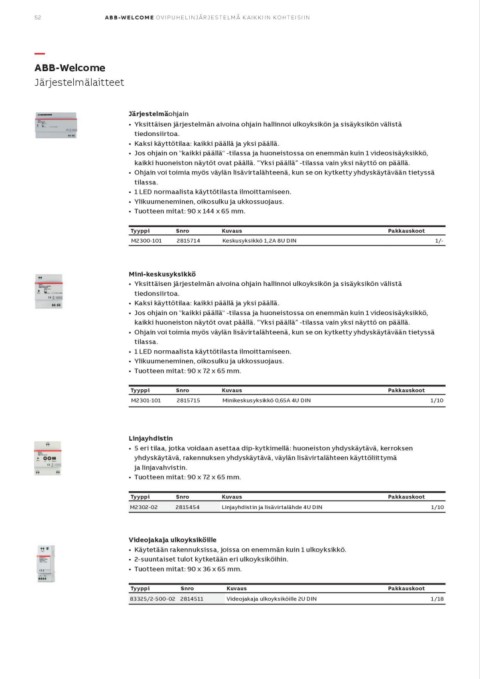

Page 52 - ABB_Welcome-ovipuhelinjarjestelma

52 ABB-WELCOME OVIPUHELINJÄRJESTELMÄ KAIKKIIN KOHTEISIIN

—
ABB-Welcome
Järjestelmälaitteet

Järjestelmäohjain

• Y ksittäisen järjestelmän aivoina ohjain hallinnoi ulkoyksikön ja sisäyksikön välistä
tiedonsiirtoa.

• K aksi käyttötilaa: kaikki päällä ja yksi päällä.
• J os ohjain on "kaikki päällä" -tilassa ja huoneistossa on enemmän kuin 1 videosisäyksikkö,

kaikki huoneiston näytöt ovat päällä. ”Yksi päällä” -tilassa vain yksi näyttö on päällä.
• Ohjain voi toimia myös väylän lisävirtalähteenä, kun se on kytketty yhdyskäytävään tietyssä

tilassa.
• 1 LED normaalista käyttötilasta ilmoittamiseen.
• Y likuumeneminen, oikosulku ja ukkossuojaus.
• Tuotteen mitat: 90 x 144 x 65 mm.

Tyyppi Snro Kuvaus Pakkauskoot
M2300-101 2815714 Keskusyksikkö 1,2A 8U DIN
1/-

Mini-keskusyksikkö
• Y ksittäisen järjestelmän aivoina ohjain hallinnoi ulkoyksikön ja sisäyksikön välistä

tiedonsiirtoa.
• Kaksi käyttötilaa: kaikki päällä ja yksi päällä.
• Jos ohjain on "kaikki päällä" -tilassa ja huoneistossa on enemmän kuin 1 videosisäyksikkö,

kaikki huoneiston näytöt ovat päällä. ”Yksi päällä” -tilassa vain yksi näyttö on päällä.
• O hjain voi toimia myös väylän lisävirtalähteenä, kun se on kytketty yhdyskäytävään tietyssä

tilassa.
• 1 LED normaalista käyttötilasta ilmoittamiseen.
• Y likuumeneminen, oikosulku ja ukkossuojaus.
• Tuotteen mitat: 90 x 72 x 65 mm.

Tyyppi Snro Kuvaus Pakkauskoot
M2301-101 2815715 Minikeskusyksikkö 0,65A 4U DIN 1/10

Linjayhdistin
• 5 eri tilaa, jotka voidaan asettaa dip-kytkimellä: huoneiston yhdyskäytävä, kerroksen

yhdyskäytävä, rakennuksen yhdyskäytävä, väylän lisävirtalähteen käyttöliittymä
ja linjavahvistin.
• T uotteen mitat: 90 x 72 x 65 mm.

Tyyppi Snro Kuvaus Pakkauskoot
M2302-02 2815454 Linjayhdistin ja lisävirtalähde 4U DIN 1/10

Videojakaja ulkoyksiköille
• K äytetään rakennuksissa, joissa on enemmän kuin 1 ulkoyksikkö.
• 2-suuntaiset tulot kytketään eri ulkoyksiköihin.
• Tuotteen mitat: 90 x 36 x 65 mm.

Tyyppi Snro Kuvaus Pakkauskoot
Videojakaja ulkoyksiköille 2U DIN 1/18
83325/2-500-02 2814511
