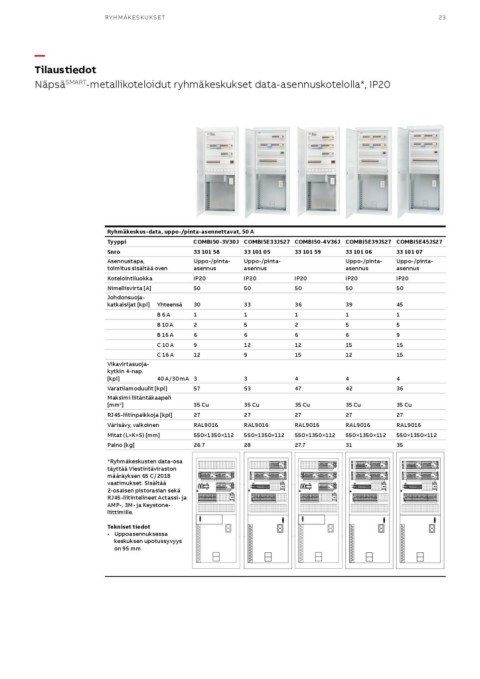

RYHMÄKESKUKSET 23

—
Tilaustiedot
NäpsäSMART-metallikoteloidut ryhmäkeskukset data-asennuskotelolla*, IP20

Ryhmäkeskus-data, uppo-/pinta-asennettavat, 50 A

Tyyppi COMBI50-3V30J COMBI5E33JS27 COMBI50-4V36J COMBI5E39JS27 COMBI5E45JS27

Snro 33 101 58 33 101 05 33 101 59 33 101 06 33 101 07

Asennustapa, Uppo-/pinta- Uppo-/pinta- Uppo-/pinta- Uppo-/pinta-
toimitus sisältää oven asennus asennus asennus asennus

Kotelointiluokka IP20 IP20 IP20 IP20 IP20

Nimellisvirta [A] 50 50 50 50 50

Johdonsuoja­-
katkaisijat [kpl] Yhteensä 30 33 36 39 45

B6A 1 1 1 1 1

B 10 A 2 5 2 5 5

B 16 A 6 6 6 6 9

C 10 A 9 12 12 15 15

C 16 A 12 9 15 12 15

Vikavirtasuoja-

k­ ytkin 4-nap.

[kpl] 40 A/30 mA 3 3 4 4 4

Varatilamoduulit [kpl] 57 53 47 42 36
35 Cu 35 Cu 35 Cu 35 Cu 35 Cu
Maksimi liitäntäkaapeli
[mm2]

RJ45-liitinpaikkoja [kpl] 27 27 27 27 27

Värisävy, valkoinen RAL9016 RAL9016 RAL9016 RAL9016 RAL9016

Mitat (L×K×S) [mm] 550×1350×112 550×1350×112 550×1350×112 550×1350×112 550×1350×112

Paino [kg] 26.7 28 27.7 31 35

*Ryhmäkeskusten data-osa
täyttää Viestintäviraston
määräyksen 65 C/2018
vaatimukset. Sisältää
2-osaisen pistorasian sekä
RJ45-liitintelineet Actassi- ja
AMP-, 3M- ja Keystone-
liittimille.

Tekniset tiedot
• Uppoasennuksessa

keskuksen upotussyvyys
on 95 mm
