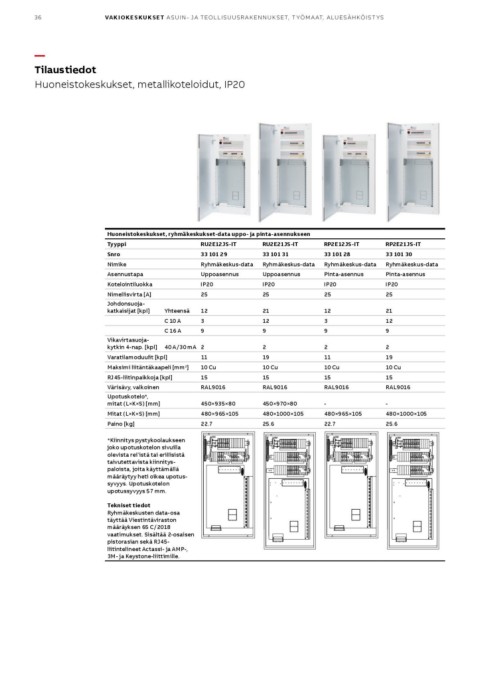

36 VAKIOKESKUKSET ASUIN- JA TEOLLISUUSR AKENNUKSET, T YÖMA AT, ALUESÄHKÖIST YS

—
Tilaustiedot
Huoneistokeskukset, metallikoteloidut, IP20

Huoneistokeskukset, ryhmäkeskukset-data uppo- ja pinta-asennukseen

Tyyppi RU2E12JS-IT RU2E21JS-IT RP2E12JS-IT RP2E21JS-IT
33 101 28 33 101 30
Snro 33 101 29 33 101 31 Ryhmäkeskus-data Ryhmäkeskus-data
Pinta-asennus Pinta-asennus
Nimike Ryhmäkeskus-data Ryhmäkeskus-data IP20 IP20
25 25
Asennustapa Uppoasennus Uppoasennus
12 21
Kotelointiluokka IP20 IP20 3 12
9 9
Nimellisvirta [A] 25 25
2 2
Johdonsuoja­ Yhteensä 12 21 11 19
katkaisijat [kpl] 10 Cu 10 Cu
15 15
C 10 A 3 12 RAL9016 RAL9016

C 16 A 9 9 - -
480×965×105 480×1000×105
Vikavirtasuoja­ 2 22.7 25.6
kytkin 4-nap. [kpl] 40 A/30 mA 2

Varatilamoduulit [kpl] 11 19

Maksimi liitäntäkaapeli [mm2] 10 Cu 10 Cu

RJ45-liitinpaikkoja [kpl] 15 15

Värisävy, valkoinen RAL9016 RAL9016

Upotuskotelo*, 450×935×80 450×970×80
mitat (L×K×S) [mm]

Mitat (L×K×S) [mm] 480×965×105 480×1000×105

Paino [kg] 22.7 25.6

*Kiinnitys pystykoolaukseen
joko upotuskotelon sivuilla
olevista rei’istä tai erillisistä
taivutettavista kiinnitys­
paloista, joita käyttämällä
määräytyy heti oikea upotus­
syvyys. Upotuskotelon
upotussyvyys 57 mm.

Tekniset tiedot
Ryhmäkeskusten data-osa
täyttää Viestintäviraston
määräyksen 65 C/2018
vaatimukset. Sisältää 2-osaisen
pistorasian sekä RJ45-
liitintelineet Actassi- ja AMP-,
3M- ja Keystone-liittimille.
