P. 45

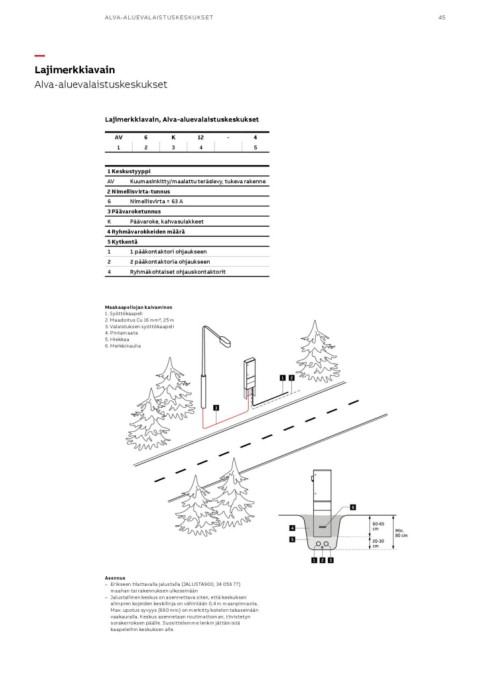

ALVA-ALUEVAL AISTUSKESKUKSET 45
—
Lajimerkkiavain
Alva-aluevalaistuskeskukset
Lajimerkkiavain, Alva-aluevalaistuskeskukset
AV 6 K 12 - 4
12 34 5
1 Keskustyyppi
AV Kuumasinkitty/maalattu teräslevy, tukeva rakenne
2 Nimellisvirta-tunnus
6 Nimellisvirta = 63 A
3 Päävaroketunnus
K Päävaroke, kahvasulakkeet
4 Ryhmävarokkeiden määrä
5 Kytkentä
1 1 pääkontaktori ohjaukseen
2 2 pääkontaktoria ohjaukseen
4 Ryhmäkohtaiset ohjauskontaktorit
Maakaapeliojan kaivaminen
1. Syöttökaapeli
2. Maadoitus Cu 16 mm2, 25 m
3. Valaistuksen syöttökaapeli
4. Pintamaata
5. Hiekkaa
6. Merkkinauha
Asennus
– Erikseen tilattavalla jalustalla (JALUSTA900, 34 056 77)
maahan tai rakennuksen ulkoseinään
– Jalustallinen keskus on asennettava siten, että keskuksen
alimpien kojeiden keskilinja on vähintään 0,4 m maanpinnasta.
Max: upotus syvyys (680 mm) on merkitty kotelon takaseinään
vaakauralla. Keskus asennetaan routimattoman, tiivistetyn
sorakerroksen päälle. Suosittelemme lenkin jättämistä
kaapeleihin keskuksen alle.
