6 VAKIOKESKUKSET ASUIN- JA TEOLLISUUSR AKENNUKSET, T YÖMA AT, ALUESÄHKÖIST YS

—

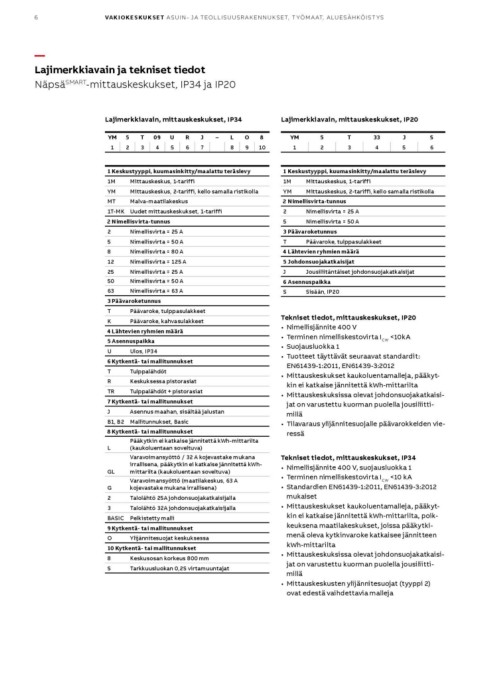

Lajimerkkiavain ja tekniset tiedot
NäpsäSMART-mittauskeskukset, IP34 ja IP20

Lajimerkkiavain, mittauskeskukset, IP34 Lajimerkkiavain, mittauskeskukset, IP20

YM 5 T 09 U R J – L O 8 YM 5 T 33 J S
12 345 6
1234567 8 9 10

1 Keskustyyppi, kuumasinkitty/maalattu teräslevy 1 Keskustyyppi, kuumasinkitty/maalattu teräslevy
1M Mittauskeskus, 1-tariffi 1M Mittauskeskus, 1-tariffi
YM Mittauskeskus, 2-tariffi, kello samalla ristikolla YM Mittauskeskus, 2-tariffi, kello samalla ristikolla
MT Malva-maatilakeskus 2 Nimellisvirta-tunnus
1T-MK Uudet mittauskeskukset, 1-tariffi 2 Nimellisvirta = 25 A
2 Nimellisvirta-tunnus 5 Nimellisvirta = 50 A
2 Nimellisvirta = 25 A 3 Päävaroketunnus
5 Nimellisvirta = 50 A T Päävaroke, tulppasulakkeet
8 Nimellisvirta = 80 A 4 Lähtevien ryhmien määrä
12 Nimellisvirta = 125 A 5 Johdonsuojakatkaisijat
25 Nimellisvirta = 25 A J Jousiliitäntäiset johdonsuojakatkaisijat
50 Nimellisvirta = 50 A 6 Asennuspaikka
63 Nimellisvirta = 63 A S Sisään, IP20
3 Päävaroketunnus
T Päävaroke, tulppasulakkeet Tekniset tiedot, mittauskeskukset, IP20
K Päävaroke, kahvasulakkeet • Nimellisjännite 400 V
4 Lähtevien ryhmien määrä • Terminen nimelliskestovirta ICW <10kA
5 Asennuspaikka • Suojausluokka 1
U Ulos, IP34 • Tuotteet täyttävät seuraavat standardit:
6 Kytkentä- tai mallitunnukset
T Tulppalähdöt EN61439-1:2011, EN61439-3:2012
R Keskuksessa pistorasiat • Mittauskeskukset kaukoluentamalleja, pääkyt-
TR Tulppalähdöt + pistorasiat
7 Kytkentä- tai mallitunnukset kin ei katkaise jännitettä kWh-mittarilta
J Asennus maahan, sisältää jalustan • Mittauskeskuksissa olevat johdonsuojakatkaisi-
B1, B2 Mallitunnukset, Basic
8 Kytkentä- tai mallitunnukset jat on varustettu kuorman puolella jousiliitti-
millä
Pääkytkin ei katkaise jännitettä kWh-mittarilta • Tilavaraus ylijännitesuojalle päävarokkeiden vie-
L (kaukoluentaan soveltuva) ressä

Varavoimansyöttö / 32 A kojevastake mukana Tekniset tiedot, mittauskeskukset, IP34
irrallisena, pääkytkin ei katkaise jännitettä kWh- • Nimellisjännite 400 V, suojausluokka 1
GL mittarilta (kaukoluentaan soveltuva) • Terminen nimelliskestovirta ICW <10 kA
Varavoimansyöttö (maatilakeskus, 63 A • Standardien EN61439-1:2011, EN61439-3:2012
G kojevastake mukana irrallisena)
2 Talolähtö 25A johdonsuojakatkaisijalla mukaiset
3 Talolähtö 32A johdonsuojakatkaisijalla • Mittauskeskukset kaukoluentamalleja, pääkyt-
BASIC Pelkistetty malli
9 Kytkentä- tai mallitunnukset kin ei katkaise jännitettä kWh-mittarilta, poik-
O Ylijännitesuojat keskuksessa keuksena maatilakeskukset, joissa pääkytki-
10 Kytkentä- tai mallitunnukset menä oleva kytkinvaroke katkaisee jännitteen
8 Keskusosan korkeus 800 mm kWh-mittarilta
S Tarkkuusluokan 0,2S virtamuuntajat • Mittauskeskuksissa olevat johdonsuojakatkaisi-
jat on varustettu kuorman puolella jousiliitti-
millä
• Mittauskeskusten ylijännitesuojat (tyyppi 2)
ovat edestä vaihdettavia malleja
