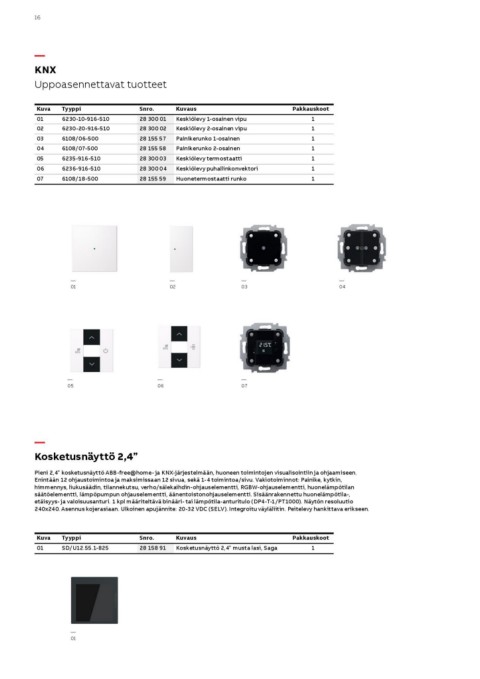

16

—
KNX
Uppoasennettavat tuotteet

Kuva Tyyppi Snro. Kuvaus Pakkauskoot
01 6230-10-916-510 28 300 01 Keskiölevy 1-osainen vipu 1
02 6230-20-916-510 28 300 02 Keskiölevy 2-osainen vipu 1
03 6108/06-500 28 155 57 Painikerunko 1-osainen 1
04 6108/07-500 28 155 58 Painikerunko 2-osainen 1
05 6235-916-510 28 300 03 Keskiölevy termostaatti 1
06 6236-916-510 28 300 04 Keskiölevy puhallinkonvektori 1
07 6108/18-500 28 155 59 Huonetermostaatti runko 1

— —— —

01 02 03 04

— ——
05 06 07

—
Kosketusnäyttö 2,4”

Pieni 2,4” kosketusnäyttö ABB-free@home- ja KNX-järjestelmään, huoneen toimintojen visualisointiin ja ohjaamiseen.
Enintään 12 ohjaustoimintoa ja maksimissaan 12 sivua, sekä 1-4 toimintoa/sivu. Vakiotoiminnot: Painike, kytkin,
himmennys, liukusäädin, tilannekutsu, verho/sälekaihdin-ohjauselementti, RGBW-ohjauselementti, huonelämpötilan
säätöelementti, lämpöpumpun ohjauselementti, äänentoistonohjauselementti. Sisäänrakennettu huonelämpötila-,
etäisyys- ja valoisuusanturi. 1 kpl määriteltävä binääri- tai lämpötila-anturitulo (DP4-T-1/PT1000). Näytön resoluutio
240x240. Asennus kojerasiaan. Ulkoinen apujännite: 20-32 VDC (SELV). Integroitu väyläliitin. Peitelevy hankittava erikseen.

Kuva Tyyppi Snro. Kuvaus Pakkauskoot
01 SD/U12.55.1-825 28 158 91 Kosketusnäyttö 2,4” musta lasi, Saga 1

—
01
