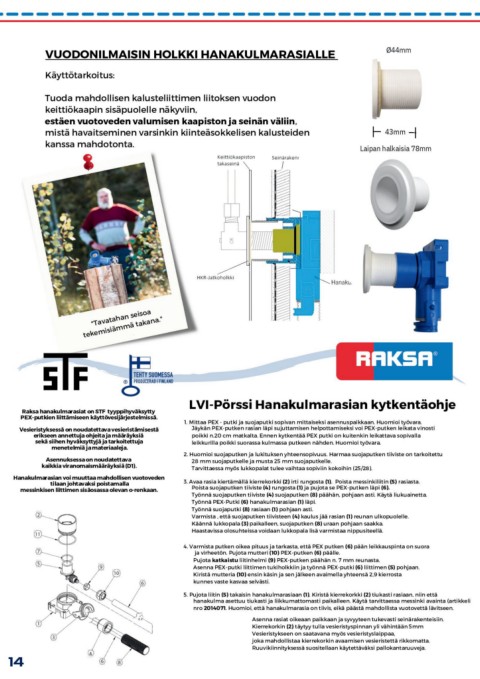

VUODONILMAISIN HOLKKI HANAKULMARASIALLE Ø44mm
Käyttötarkoitus: 43mm
Laipan halkaisia 78mm
Tuoda mahdollisen kalusteliittimen liitoksen vuodon
keittiökaapin sisäpuolelle näkyviin,
estäen vuotoveden valumisen kaapiston ja seinän väliin,
mistä havaitseminen varsinkin kiinteäsokkelisen kalusteiden
kanssa mahdotonta.
tek"TeamDtvuiiasptoiaäpthmataedmneaässiettkiasaekoraarnoa.n" taa
Raksa hanakulmarasiat on STF tyyppihyväksytty LVI-Pörssi Hanakulmarasian kytkentäohje
PEX-putkien liittämiseen käyttövesijärjestelmissä.
Vesieristyksessä on noudatettava vesieristämisestä 1. Mittaa PEX - putki ja suojaputki sopivan mittaiseksi asennuspaikkaan. Huomioi työvara.
Jäykän PEX-putken rasian läpi sujuttamisen helpottamiseksi voi PEX-putken leikata vinosti
erikseen annettuja ohjeita ja määräyksiä poikki n.20 cm matkalta. Ennen kytkentää PEX putki on kuitenkin leikattava sopivalla
sekä siihen hyväksyttyjä ja tarkoitettuja leikkurilla poikki suorassa kulmassa putkeen nähden. Huomioi työvara.
menetelmiä ja materiaaleja. 2. Huomioi suojaputken ja lukituksen yhteensopivuus. Harmaa suojaputken tiiviste on tarkoitettu
Asennuksessa on noudatettava 28 mm suojaputkelle ja musta 25 mm suojaputkelle.
kaikkia viranomaismääräyksiä (D1). Tarvittaessa myös lukkopalat tulee vaihtaa sopiviin kokoihin (25/28).
Hanakulmarasian voi muuttaa mahdollisen vuotoveden
3. Avaa rasia kiertämällä kierrekorkki (2) irti rungosta (1). Poista messinkiliitin (5) rasiasta.
tilaan johtavaksi poistamalla Poista suojaputken tiiviste (4) rungosta (1) ja pujota se PEX-putken läpi (6).
messinkisen liittimen sisäosassa olevan o-renkaan. Työnnä suojaputken tiiviste (4) suojaputken (8) päähän, pohjaan asti. Käytä liukuainetta.
Työnnä PEX-Putki (6) hanakulmarasian (1) läpi.
14 Työnnä suojaputki (8) rasiaan (1) pohjaan asti.
Varmista , että suojaputken tiivisteen (4) kaulus jää rasian (1) reunan ulkopuolelle.
Käännä lukkopala (3) paikalleen, suojaputken (8) uraan pohjaan saakka.
Haastavissa olosuhteissa voidaan lukkopala lisä varmistaa nippusiteellä.
4. Varmista putken oikea pituus ja tarkasta, että PEX putken (6) pään leikkauspinta on suora
ja virheetön. Pujota mutteri (10) PEX-putken (6) päälle.
Pujota katkaistu liitinhelmi (9) PEX-putken päähän n. 7 mm reunasta.
Asenna PEX-putki liittimen tukiholkkiin ja työnnä PEX-putki (6) liittimen (5) pohjaan.
Kiristä mutteria (10) ensin käsin ja sen jälkeen avaimella yhteensä 2,9 kierrosta
kunnes vaste kasvaa selvästi.
5. Pujota liitin (5) takaisin hanakulmarasiaan (1). Kiristä kierrekorkki (2) tiukasti rasiaan, niin että
hanakulma asettuu tiukasti ja liikkumattomasti paikalleen. Käytä tarvittaessa messinki avainta (artikkeli
nro 2014071. Huomioi, että hanakulmarasia on tiivis, eikä päästä mahdollista vuotovettä lävitseen.
Asenna rasiat oikeaan paikkaan ja syvyyteen tukevasti seinärakenteisiin.
Kierrekorkin (2) täytyy tulla vesieristyspinnan yli vähintään 5mm
Vesieristykseen on saatavana myös vesieristyslaippaa,
joka mahdollistaa kierrekorkin avaamisen vesieristettä rikkomatta.
Ruuvikiinnityksessä suositellaan käytettäväksi pallokantaruuveja.
