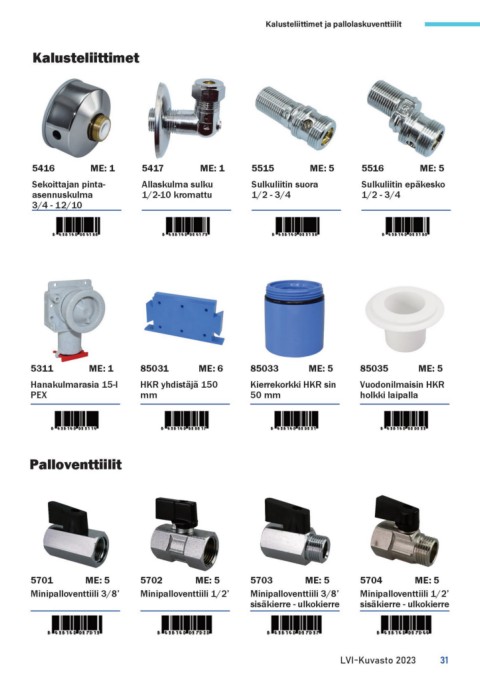

P. 31

Kalusteliittimet ja pallolaskuventtiilit

Kalusteliittimet

5416  ME: 1              5417   ME: 1             5515   ME: 5             5516             ME: 5

Sekoittajan pinta-       Allaskulma sulku         Sulkuliitin suora        Sulkuliitin epäkesko
asennuskulma             1/2-10 kromattu          1/2 - 3/4                1/2 - 3/4
3/4 - 12/10

5311  ME: 1              85031  ME: 6             85033  ME: 5             85035            ME: 5

Hanakulmarasia 15-I      HKR yhdistäjä 150        Kierrekorkki HKR sin     Vuodonilmaisin HKR
PEX                      mm                       50 mm                    holkki laipalla

Palloventtiilit

5701  ME: 5              5702   ME: 5             5703   ME: 5             5704             ME: 5

Minipalloventtiili 3/8’  Minipalloventtiili 1/2’  Minipalloventtiili 3/8’  Minipalloventtiili 1/2’
                                                  sisäkierre - ulkokierre  sisäkierre - ulkokierre

                                                                           LVI-Kuvasto 2023	 31
