6.3.4 Rakenteet

Tässä esitetyt tiedot nykyisistä rakenteista perustuvat vuosina 2012 ja 2020
laadittuihin kuntotutkimuksiin.64

Perustusrakenteena on kiviperustus. Rakennuksen kantavat seinärakenteet
ovat muurattuja massiivitiilirakenteisia ulkoseiniä sekä muurattuja välisei-
niä.65 Pohjakerroksen maanvastainen ulkoseinärakenne koostuu luonnonki-
viverhouksesta, noin 480 mm paksusta tiilirakenteesta ja 30 mm tasoiteker-
roksesta. Sisäpuolella on lisäksi uudempia pintarakenteita, esimerkiksi puku-
huoneissa on seinärakenteen sisäpinnassa peltirankakoolaus ja kipsilevyver-
hoilu.66

Alapohjat maanvaraisia betonialapohjia, jotka on uusittu vuoden 1979 perus-
korjauksessa. Kaikkien tilojen alapohjarakenteiden rakennekerroksista ei ole
varmuutta.67

Välipohjat ovat kaksoislaattapalkistoja, joissa alkuperäisellä osalla kantavana
palkkina on teräspalkit ja laajennusosalla betonipalkit. Rakennuksen ensim-
mäisessä ja toisessa kerroksessa on yhteensä neljää erilaista välipohjaraken-
netta. Kaksi välipohjarakennetyypeistä on alkuperäisiä ja kaksi osittain tai lä-
hes kokonaan uusittuja. 1930-luvun välipohjarakenne ja rakennuksen poh-
joissyrjällä laajennusosan ja vanhan porraskäytävän välissä sijaitsevien huo-
neiden välipohjarakenteet ovat alkuperäiset. Vanhan osan käytävien väli-
pohja on uusittu pintabetonilaatan osalta ja muualla välipohjat on uusittu lu-
kuun ottamatta alkuperäisiä I-palkkeja.

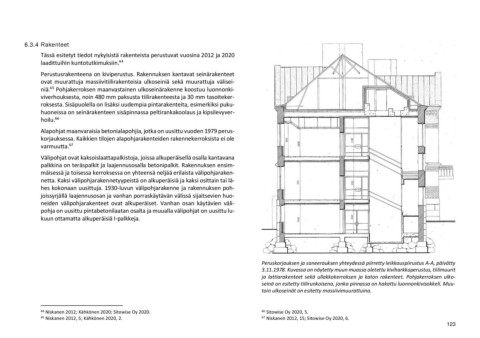

Peruskorjauksen ja saneerauksen yhteydessä piirretty leikkauspiirustus A-A, päivätty
3.11.1978. Kuvassa on näytetty muun muassa oletettu kiviharkkoperustus, tiilimuurit
ja lattiarakenteet sekä ullakkokerroksen ja katon rakenteet. Pohjakerroksen ulko-
seinä on esitetty tiilirunkoisena, jonka pinnassa on hakattu luonnonkivisokkeli. Muu-
toin ulkoseinät on esitetty massiivimuurattuina.

64 Niskanen 2012; Kähkönen 2020; Sitowise Oy 2020. 66 Sitowise Oy 2020, 5.
65 Niskanen 2012, 5; Kähkönen 2020, 2. 67 Niskanen 2012, 15; Sitowise Oy 2020, 6.
