8.1.3 Rakenteet, rakennusosat ja yksityiskohdat

Rakenteiden kuvaus pohjautuu Saneeraustekniikka Sartek Oy:n vuonna 2020
tekemään rakenteita ja niiden kuntoa arvioivaan tutkimusraporttiin ja sen
liitteisiin. Kellarin osalta lähteenä on myös alkuperäinen pohjapiirustus,
joissa osa rakenteista on nimetty.

Rakennuksen kellarikerros on betonirunkoinen. Kellarin ulkoseinien perus-
muurin sisäpuolella on tiilimuuraus. Jäävaraston seinässä on betonin ja tiili-
muurauksen välissä korkkieriste. Alapohja koostuu pääosin kahdesta betoni-
laatasta, joiden välissä on pikieriste ja alapuolella hiekkakerros.75

Välipohjat ovat betonirakenteisia alalaattapalkistoja, joissa täytteenä on
puunpuru ja osin koksikuona/masuunikuona. Lattiat ovat osin puurakenteisia
ja osin betonirakenteisia. Ensimmäisessä kerroksessa lattiat ovat pääosin be-
tonirakenteisia ja toisessa ja kolmannessa kerroksessa lattiamateriaalina on
pääosin puulankku.76

Maanpäällisissä kerroksissa ulkoseinät ovat massiivitiilimuurattuja seiniä. Ul-
koseinät on ulkopinnoiltaan rapattu ja maalattu.77

Ullakon välipohjarakenne on betonirakenteinen alalaattapalkisto. Vesikattoa
kantavat puiset rakenteet. Vesikatto on konesaumattua peltiä.78

Alkuperäiset ikkunat ovat sisään-ulosaukeavia puuikkunoita. Alkuperäiset vä-
liovet ovat puurakenteisia peiliovia tai lasitettuja puisia kehysovia.

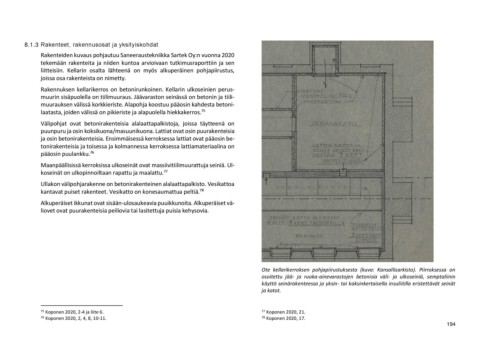

Ote kellarikerroksen pohjapiirustuksesta (kuva: Kansallisarkisto). Piirroksessa on
osoitettu jää- ja ruoka-ainevarastojen betonisia väli- ja ulkoseiniä, semptaliinin
käyttö seinärakenteessa ja yksin- tai kaksinkertaisella insuliitilla eristettävät seinät
ja katot.

75 Koponen 2020, 2-4 ja liite 6. 77 Koponen 2020, 21.
76 Koponen 2020, 2, 4, 8, 10-11. 78 Koponen 2020, 17.
