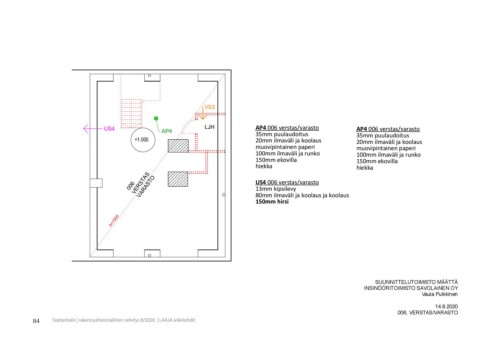

HUONEEN TUNNUS / NIMI TYÖN NUMERO LAATIJA

006, VERSTAS/VARASTO 2020016 VPul

RAKENNUSKOHDE OSOITE MUUTOS

KAJAANIN POHJOLANKATU 13
044 755 77 44 VAVRE0A0RS6STTOAS VAVRE0A0RS6STTOAS

KAUPUNGINTEATTERI 87100 KAJAANI

MK 1:100 rakennemerkintä: musta lihavoitu teks�, kantavaa rakenne������������
ulkoseinissä hirren ulkopuolisia rakenteita ei pureta
kts. purkutyöselostus

h=1500 h=1500

VS3

US4 AP4 LJH AP4 006 verstas/varasto AP4 006 verstas/varasto
+1.000 35mm puulaudoitus 35mm puulaudoitus
20mm ilmaväli ja koolaus 20mm ilmaväli ja koolaus
muovipintainen paperi muovipintainen paperi
100mm ilmaväli ja runko 100mm ilmaväli ja runko
150mm ekovilla 150mm ekovilla
hiekka hiekka

VAVRE0A0RS6STTOAS US4 006 verstas/varasto US4 006 verstas/varasto
13mm kipsilevy 13mm kipsilevy
80mm ilmaväli ja koolaus ja koolaus 80mm ilmaväli ja koolaus ja koolaus
150mm hirsi 150mm hirsi

h=1500 VS3 006 verstas/varasto VS3 006 verstas/varasto
maali maali
13mm kipsilevy 13mm kipsilevy
100mm ilmaväli ja koolaus 100mm ilmaväli ja koolaus
13mm kipsilevy 13mm kipsilevy
maali maali

US4006 verstas/varasto

AP4 006 verstas/varasto 13mm kipsilevy SUUNNITTELUTOIMISTO MÄÄTTÄ
INSINÖÖRITOIMISTO SAVOLAINEN OY
35mm puulaudoitus 80mm ilmaväli ja koolaus ja koolaus
Vaula Pulkkinen
20mm ilmaväli ja koolaus 150mm hirsi 14.8.2020

muovipintainen paperi Tyhjä näy�������������a�a 006, VERSTAS/VARASTO

100mm ilmaväli ja runko tyhjä �������l����s�?

150mm ekovilla
