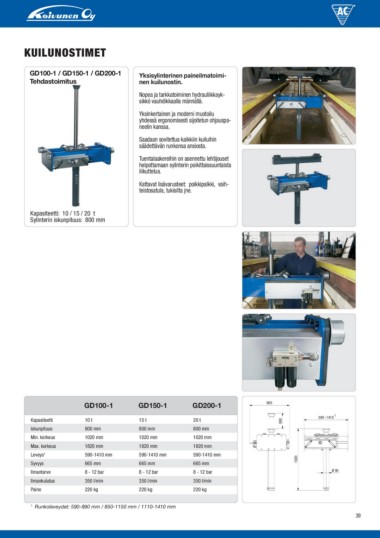

Page 39 - AC_luettelo
P. 39
KUILUNOSTIMET Yksisylinterinen paineilmatoimi-
nen kuilunostin.
GD100-1 / GD150-1 / GD200-1 Nopea ja tarkkatoiminen hydrauliikkayk-
Tehdastoimitus sikkö vauhdikkaalla männällä.
Yksinkertainen ja moderni muotoilu
yhdessä ergonomisesti sijoitetun ohjauspa-
neelin kanssa.
Saadaan sovitettua kaikkiin kuiluihin
säädettävän runkonsa ansiosta.
Tuentalaakereihin on asennettu lehtijouset
helpottamaan sylinterin poikittaissuuntaista
liikuttelua.
Kattavat lisävarusteet: poikkipalkki, vaih-
teistosatula, tukisilta jne.
Kapasiteetti: 10 / 15 / 20 t
Sylinterin iskunpituus: 800 mm
GD100-1 GD150-1 GD200-1 665
Kapasiteetti 10 t 15 t 20 t 800 590 -1410 1
Iskunpituus 800 mm 800 mm 800 mm 1020 Ø 95
Min. korkeus 1020 mm 1020 mm 1020 mm
Max. korkeus 1820 mm 1820 mm 1820 mm 39
Leveys1 590-1410 mm 590-1410 mm 590-1410 mm
Syvyys 665 mm 665 mm 665 mm
Ilmantarve 8 - 12 bar 8 - 12 bar 8 - 12 bar
Ilmankulutus 350 l/min 350 l/min 350 l/min
Paino 220 kg 220 kg 220 kg
1 Runkoleveydet: 590-890 mm / 850-1150 mm / 1110-1410 mm
