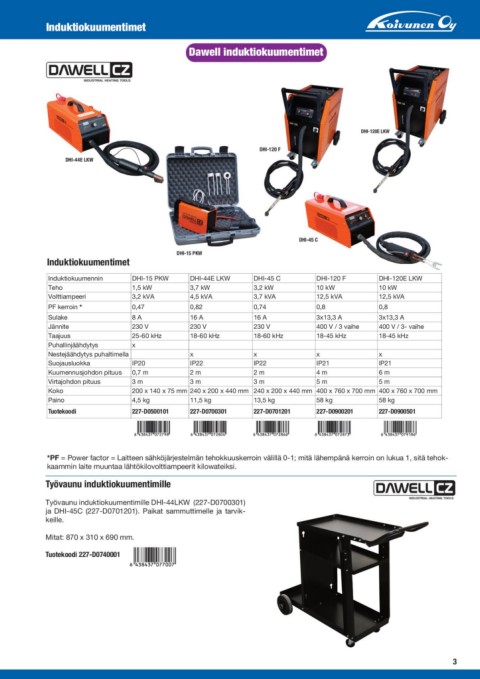

Page 139 - korjaamolaitteet-luettelo

Induktiokuumentimet

Dawell induktiokuumentimet

DHI-120E LKW

DHI-120 F

DHI-44E LKW

DHI-45 C

DHI-15 PKW

Induktiokuumentimet

Induktiokuumennin DHI-15 PKW DHI-44E LKW DHI-45 C DHI-120 F DHI-120E LKW
Teho 1,5 kW 3,7 kW 3,2 kW 10 kW 10 kW
Volttiampeeri 3,2 kVA 4,5 kVA 3,7 kVA 12,5 kVA 12,5 kVA

PF kerroin * 0,47 0,82 0,74 0,8 0,8

Sulake 8 A 16 A 16 A 3x13,3 A 3x13,3 A

Jännite 230 V 230 V 230 V 400 V / 3 vaihe 400 V / 3- vaihe

Taajuus 25-60 kHz 18-60 kHz 18-60 kHz 18-45 kHz 18-45 kHz

Puhallinjäähdytys x

Nestejäähdytys puhaltimella x x x x

Suojausluokka IP20 IP22 IP22 IP21 IP21

Kuumennusjohdon pituus 0,7 m 2m 2m 4m 6m

Virtajohdon pituus 3m 3m 3m 5m 5m

Koko 200 x 140 x 75 mm 240 x 200 x 440 mm 240 x 200 x 440 mm 400 x 760 x 700 mm 400 x 760 x 700 mm

Paino 4,5 kg 11,5 kg 13,5 kg 58 kg 58 kg

Tuotekoodi 227-D0500101 227-D0700301 227-D0701201 227-D0900201 227-D0900501

*PF = Power factor = Laitteen sähköjärjestelmän tehokkuuskerroin välillä 0-1; mitä lähempänä kerroin on lukua 1, sitä tehok-
kaammin laite muuntaa lähtökilovolttiampeerit kilowateiksi.

Työvaunu induktiokuumentimille

Työvaunu induktiokuumentimille DHI-44LKW (227-D0700301)
ja DHI-45C (227-D0701201). Paikat sammuttimelle ja tarvik-
keille.

Mitat: 870 x 310 x 690 mm.

Tuotekoodi 227-D0740001

3
