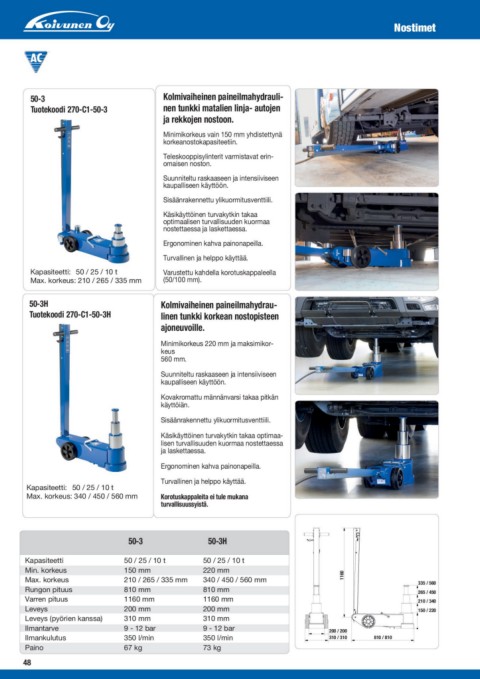

Page 213 - korjaamolaitteet-luettelo

Nostimet

50-3 Kolmivaiheinen paineilmahydrauli-
Tuotekoodi 270-C1-50-3 nen tunkki matalien linja- autojen
ja rekkojen nostoon.
Kapasiteetti: 50 / 25 / 10 t
Max. korkeus: 210 / 265 / 335 mm Minimikorkeus vain 150 mm yhdistettynä
korkeanostokapasiteetiin.
50-3H Teleskooppisylinterit varmistavat erin-
Tuotekoodi 270-C1-50-3H omaisen noston.
Suunniteltu raskaaseen ja intensiiviseen
Kapasiteetti: 50 / 25 / 10 t kaupalliseen käyttöön.
Max. korkeus: 340 / 450 / 560 mm Sisäänrakennettu ylikuormitusventtiili.
Käsikäyttöinen turvakytkin takaa
optimaalisen turvallisuuden kuormaa
nostettaessa ja laskettaessa.
Ergonominen kahva painonapeilla.
Turvallinen ja helppo käyttää.
Varustettu kahdella korotuskappaleella
(50/100 mm).

Kolmivaiheinen paineilmahydrau-
linen tunkki korkean nostopisteen
ajoneuvoille.

Minimikorkeus 220 mm ja maksimikor-
keus
560 mm.
Suunniteltu raskaaseen ja intensiiviseen
kaupalliseen käyttöön.
Kovakromattu männänvarsi takaa pitkän
käyttöiän.
Sisäänrakennettu ylikuormitusventtiili.
Käsikäyttöinen turvakytkin takaa optimaa-
lisen turvallisuuden kuormaa nostettaessa
ja laskettaessa.
Ergonominen kahva painonapeilla.
Turvallinen ja helppo käyttää.
Korotuskappaleita ei tule mukana
turvallisuussyistä.

50-3 50-3H

Kapasiteetti 50 / 25 / 10 t 50 / 25 / 10 t 1160
Min. korkeus 150 mm 220 mm
Max. korkeus 210 / 265 / 335 mm 340 / 450 / 560 mm 335 / 560
Rungon pituus 810 mm 810 mm 265 / 450
Varren pituus 1160 mm 1160 mm 210 / 340
Leveys 200 mm 200 mm 150 / 220
Leveys (pyörien kanssa) 310 mm 310 mm
Ilmantarve 9 - 12 bar 9 - 12 bar 200 / 200 810 / 810
Ilmankulutus 350 l/min 350 l/min 310 / 310
Paino 67 kg 73 kg

48
