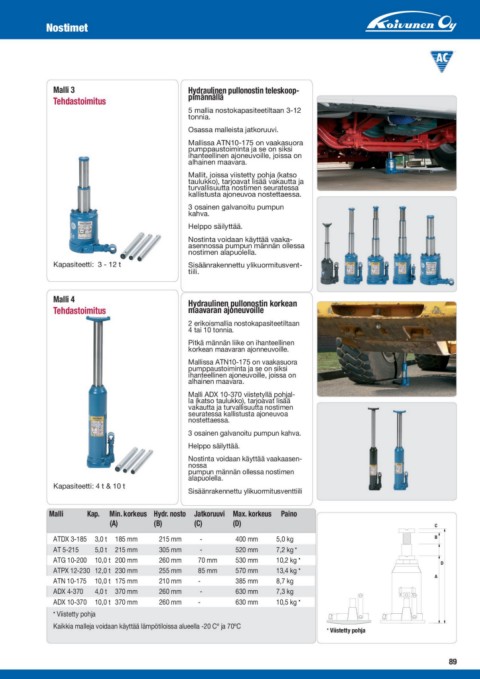

Page 254 - korjaamolaitteet-luettelo

Nostimet

Malli 3 pHiymdäranunläinlleän pullonostin teleskoop-
Tehdastoimitus
5 mallia nostokapasiteetiltaan 3-12
Kapasiteetti: 3 - 12 t tonnia.
Osassa malleista jatkoruuvi.
Mallissa ATN10-175 on vaakasuora
pumppaustoiminta ja se on siksi
ihanteellinen ajoneuvoille, joissa on
alhainen maavara.
Mallit, joissa viistetty pohja (katso
taulukko), tarjoavat lisää vakautta ja
turvallisuutta nostimen seuratessa
kallistusta ajoneuvoa nostettaessa.
3 osainen galvanoitu pumpun
kahva.
Helppo säilyttää.
Nostinta voidaan käyttää vaaka-
asennossa pumpun männän ollessa
nostimen alapuolella.
Sisäänrakennettu ylikuormitusvent-
tiili.

Malli 4 Hmyadarvaaurlainneanjopnuelluovnooislltein korkean
Tehdastoimitus
2 erikoismallia nostokapasiteetiltaan
Kapasiteetti: 4 t & 10 t 4 tai 10 tonnia.
Pitkä männän liike on ihanteellinen
korkean maavaran ajonneuvoille.
Mallissa ATN10-175 on vaakasuora
pumppaustoiminta ja se on siksi
ihanteellinen ajoneuvoille, joissa on
alhainen maavara.
Malli ADX 10-370 viistetyllä pohjal-
la (katso taulukko), tarjoavat lisää
vakautta ja turvallisuutta nostimen
seuratessa kallistusta ajoneuvoa
nostettaessa.
3 osainen galvanoitu pumpun kahva.
Helppo säilyttää.
Nostinta voidaan käyttää vaakaasen-
nossa
pumpun männän ollessa nostimen
alapuolella.
Sisäänrakennettu ylikuormitusventtiili

Malli Kap. Min. korkeus Hydr. nosto Jatkoruuvi Max. korkeus Paino

(A) (B) (C) (D) C
B
ATDX 3-185 3,0 t 185 mm 215 mm - 400 mm 5,0 kg
AT 5-215 5,0 t 215 mm 305 mm - 520 mm 7,2 kg • D
ATG 10-200 10,0 t 200 mm 260 mm 70 mm 530 mm 10,2 kg • A
ATPX 12-230 12,0 t 230 mm 255 mm 85 mm 570 mm 13,4 kg •
ATN 10-175 10,0 t 175 mm 210 mm - 385 mm 8,7 kg 89
ADX 4-370 4,0 t 370 mm 260 mm - 630 mm 7,3 kg
ADX 10-370 10,0 t 370 mm 260 mm - 630 mm 10,5 kg •

• Viistetty pohja

Kaikkia malleja voidaan käyttää lämpötiloissa alueella -20 Cº ja 70ºC • Viistetty pohja
