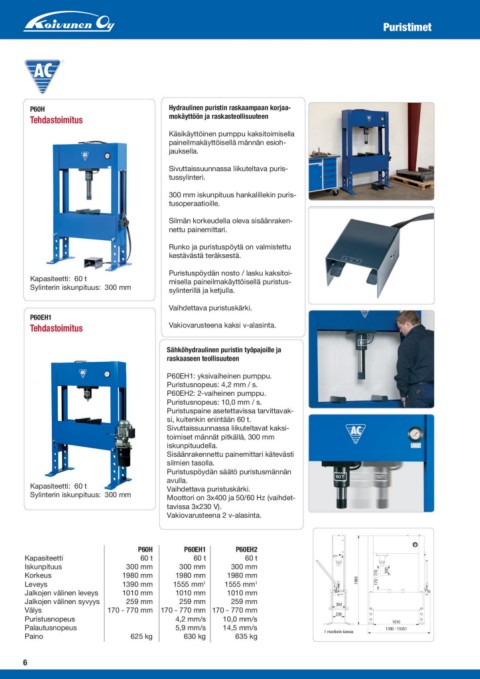

Page 302 - korjaamolaitteet-luettelo

Puristimet

P60H Hydraulinen puristin raskaampaan korjaa-
mokäyttöön ja raskasteollisuuteen
Tehdastoimitus
Käsikäyttöinen pumppu kaksitoimisella
Kapasiteetti: 60 t paineilmakäyttöisellä männän esioh-
Sylinterin iskunpituus: 300 mm jauksella.
P60EH1
Sivuttaissuunnassa liikuteltava puris-
Tehdastoimitus tussylinteri.

Kapasiteetti: 60 t 300 mm iskunpituus hankalillekin puris-
Sylinterin iskunpituus: 300 mm tusoperaatioille.

Silmän korkeudella oleva sisäänraken-
nettu painemittari.

Runko ja puristuspöytä on valmistettu
kestävästä teräksestä.

Puristuspöydän nosto / lasku kaksitoi-
misella paineilmakäyttöisellä puristus-
sylinterillä ja ketjulla.

Vaihdettava puristuskärki.

Vakiovarusteena kaksi v-alasinta.

Sähköhydraulinen puristin työpajoille ja
raskaaseen teollisuuteen

P60EH1: yksivaiheinen pumppu.
Puristusnopeus: 4,2 mm / s.
P60EH2: 2-vaiheinen pumppu.
Puristusnopeus: 10,0 mm / s.
Puristuspaine asetettavissa tarvittavak-
si, kuitenkin enintään 60 t.
Sivuttaissuunnassa liikuteltavat kaksi-
toimiset männät pitkällä, 300 mm
iskunpituudella.
Sisäänrakennettu painemittari kätevästi
silmien tasolla.
Puristuspöydän säätö puristusmännän
avulla.
Vaihdettava puristuskärki.
Moottori on 3x400 ja 50/60 Hz (vaihdet-
tavissa 3x230 V).
Vakiovarusteena 2 v-alasinta.

P60H P60EH1 P60EH2

Kapasiteetti 60 t 60 t 60 t

Iskunpituus 300 mm 300 mm 300 mm 1980
170 - 770
Korkeus 1980 mm 1980 mm 1980 mm
300
Leveys 1390 mm 1555 mm1 1555 mm1

Jalkojen välinen leveys 1010 mm 1010 mm 1010 mm

Jalkojen välinen syvyys 259 mm 259 mm 259 mm 350
259
Välys 170 - 770 mm 170 - 770 mm 170 - 770 mm
1 moottorin kanssa
Puristusnopeus 4,2 mm/s 10,0 mm/s 1010
1390 - 15551
Palautusnopeus 5,9 mm/s 14,5 mm/s

Paino 625 kg 630 kg 635 kg

6
