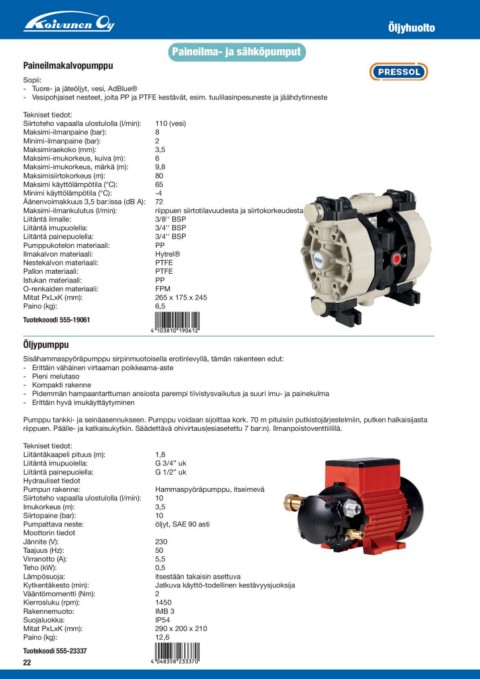

Page 423 - korjaamolaitteet-luettelo

Öljyhuolto

Paineilma- ja sähköpumput

Paineilmakalvopumppu

Sopii:
- Tuore- ja jäteöljyt, vesi, AdBlue®
- Vesipohjaiset nesteet, joita PP ja PTFE kestävät, esim. tuulilasinpesuneste ja jäähdytinneste

Tekniset tiedot:

Siirtoteho vapaalla ulostulolla (l/min): 110 (vesi)

Maksimi-ilmanpaine (bar): 8

Minimi-ilmanpaine (bar): 2

Maksimiraekoko (mm): 3,5

Maksimi-imukorkeus, kuiva (m): 6

Maksimi-imukorkeus, märkä (m): 9,8

Maksimisiirtokorkeus (m): 80

Maksimi käyttölämpötila (°C): 65

Minimi käyttölämpötila (°C): -4

Äänenvoimakkuus 3,5 bar:issa (dB A): 72

Maksimi-ilmankulutus (l/min): riippuen siirtotilavuudesta ja siirtokorkeudesta

Liitäntä ilmalle: 3/8'' BSP

Liitäntä imupuolella: 3/4'' BSP

Liitäntä painepuolella: 3/4'' BSP

Pumppukotelon materiaali: PP

Ilmakalvon materiaali: Hytrel®

Nestekalvon materiaali: PTFE

Pallon materiaali: PTFE

Istukan materiaali: PP

O-renkaiden materiaali: FPM

Mitat PxLxK (mm): 265 x 175 x 245

Paino (kg): 6,5

Tuotekooodi 555-19061

Öljypumppu

Sisähammaspyöräpumppu sirpinmuotoisella erotinlevyllä, tämän rakenteen edut:
- Erittäin vähäinen virtaaman poikkeama-aste
- Pieni melutaso
- Kompakti rakenne
- Pidemmän hampaantarttuman ansiosta parempi tiivistysvaikutus ja suuri imu- ja painekulma
- Erittäin hyvä imukäyttäytyminen

Pumppu tankki- ja seinäasennukseen. Pumppu voidaan sijoittaa kork. 70 m pituisiin putkistojärjestelmiin, putken halkaisijasta
riippuen. Päälle- ja katkaisukytkin. Säädettävä ohivirtaus(esiasetettu 7 bar:n). Ilmanpoistoventtiilillä.

Tekniset tiedot: 1,8
Liitäntäkaapeli pituus (m): G 3/4’’ uk
Liitäntä imupuolella: G 1/2’’ uk
Liitäntä painepuolella:
Hydrauliset tiedot Hammaspyöräpumppu, itseimevä
Pumpun rakenne: 10
Siirtoteho vapaalla ulostulolla (l/min): 3,5
Imukorkeus (m): 10
Siirtopaine (bar): öljyt, SAE 90 asti
Pumpattava neste:
Moottorin tiedot 230
Jännite (V): 50
Taajuus (Hz): 5,5
Virranotto (A): 0,5
Teho (kW): itsestään takaisin asettuva
Lämpösuoja: Jatkuva käyttö-todellinen kestävyysjuoksija
Kytkentäkesto (min): 2
Vääntömomentti (Nm): 1450
Kierrosluku (rpm): IMB 3
Rakennemuoto: IP54
Suojaluokka: 290 x 200 x 210
Mitat PxLxK (mm): 12,6
Paino (kg):

Tuotekoodi 555-23337
