Diagnostiikka, mittalaitteet, tarvikkeet
ADAS- kalibrointijärjestelmät

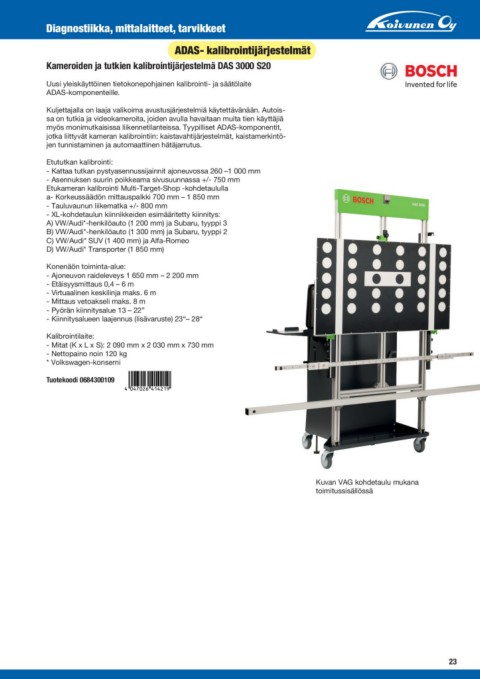

Kameroiden ja tutkien kalibrointijärjestelmä DAS 3000 S20

Uusi yleiskäyttöinen tietokonepohjainen kalibrointi- ja säätölaite
ADAS-komponenteille.
Kuljettajalla on laaja valikoima avustusjärjestelmiä käytettävänään. Autois-
sa on tutkia ja videokameroita, joiden avulla havaitaan muita tien käyttäjiä
myös monimutkaisissa liikennetilanteissa. Tyypilliset ADAS-komponentit,
jotka liittyvät kameran kalibrointiin: kaistavahtijärjestelmät, kaistamerkintö-
jen tunnistaminen ja automaattinen hätäjarrutus.
Etututkan kalibrointi:
- Kattaa tutkan pystyasennussijainnit ajoneuvossa 260 –1 000 mm
- Asennuksen suurin poikkeama sivusuunnassa +/- 750 mm
Etukameran kalibrointi Multi-Target-Shop -kohdetaululla
a- Korkeussäädön mittauspalkki 700 mm – 1 850 mm
- Tauluvaunun liikematka +/- 800 mm
- XL-kohdetaulun kiinnikkeiden esimääritetty kiinnitys:
A) VW/Audi*-henkilöauto (1 200 mm) ja Subaru, tyyppi 3
B) VW/Audi*-henkilöauto (1 300 mm) ja Subaru, tyyppi 2
C) VW/Audi* SUV (1 400 mm) ja Alfa-Romeo
D) VW/Audi* Transporter (1 850 mm)
Konenäön toiminta-alue:
- Ajoneuvon raideleveys 1 650 mm – 2 200 mm
- Etäisyysmittaus 0,4 – 6 m
- Virtuaalinen keskilinja maks. 6 m
- Mittaus vetoakseli maks. 8 m
- Pyörän kiinnitysalue 13 – 22”
- Kiinnitysalueen laajennus (lisävaruste) 23“– 28“
Kalibrointilaite:
- Mitat (K x L x S): 2 090 mm x 2 030 mm x 730 mm
- Nettopaino noin 120 kg
* Volkswagen-konserni
Tuotekoodi 0684300109

Kuvan VAG kohdetaulu mukana
toimitussisällössä
