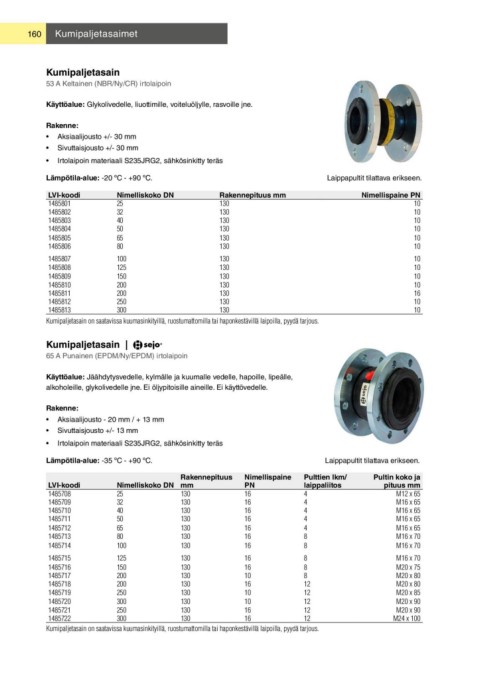

Page 160 - Sejo-tuoteluettelo

160 Kumipaljetasaimet

Kumipaljetasain

53 A Keltainen (NBR/Ny/CR) irtolaipoin

Käyttöalue: Glykolivedelle, liuottimille, voiteluöljylle, rasvoille jne.

Rakenne:
• Aksiaalijousto +/- 30 mm
• Sivuttaisjousto +/- 30 mm

• Irtolaipoin materiaali S235JRG2, sähkösinkitty teräs

Lämpötila-alue: -20 ºC - +90 ºC. Laippapultit tilattava erikseen.

LVI-koodi Nimelliskoko DN Rakennepituus mm Nimellispaine PN
1485801 25 130 10
1485802 32 130 10
1485803 40 130 10
1485804 50 130 10
1485805 65 130 10
1485806 80 130 10

1485807 100 130 10
1485808 125 130 10
1485809 150 130 10
1485810 200 130 10
1485811 200 130 16
1485812 250 130 10
1485813 300 130 10

Kumipaljetasain on saatavissa kuumasinkityillä, ruostumattomilla tai haponkestävillä laipoilla, pyydä tarjous.

Kumipaljetasain |

65 A Punainen (EPDM/Ny/EPDM) irtolaipoin

Käyttöalue: Jäähdytysvedelle, kylmälle ja kuumalle vedelle, hapoille, lipeälle,
alkoholeille, glykolivedelle jne. Ei öljypitoisille aineille. Ei käyttövedelle.

Rakenne:
• Aksiaalijousto - 20 mm / + 13 mm
• Sivuttaisjousto +/- 13 mm

• Irtolaipoin materiaali S235JRG2, sähkösinkitty teräs

Lämpötila-alue: -35 ºC - +90 ºC. Laippapultit tilattava erikseen.

LVI-koodi Nimelliskoko DN Rakennepituus Nimellispaine Pulttien lkm/ Pultin koko ja
1485708 25 mm PN laippaliitos pituus mm
1485709 32 130 16 4 M12 x 65
1485710 40 130 16 4 M16 x 65
1485711 50 130 16 4 M16 x 65
1485712 65 130 16 4 M16 x 65
1485713 80 130 16 4 M16 x 65
1485714 100 130 16 8 M16 x 70
130 16 8 M16 x 70

1485715 125 130 16 8 M16 x 70
M20 x 75
1485716 150 130 16 8 M20 x 80
1485717 200 130 10 8 M20 x 80
1485718 200 130 16 12 M20 x 85
1485719 250 130 10 12 M20 x 90
M20 x 90
1485720 300 130 10 12 M24 x 100
1485721 250 130 16 12
1485722 300 130 16 12

Kumipaljetasain on saatavissa kuumasinkityillä, ruostumattomilla tai haponkestävillä laipoilla, pyydä tarjous.
